Mini-MCA

El Mini -MCA es una versión ligera y compacta de MCA de Tetracam sistema (matriz de varias cámaras ) que reemplazó . Al igual que el MCA , Mini- ACM están disponibles en tres modelos. Estos se identifican como el Mini - MCA4 , Mini - MCA6 y Mini - MCA12 . El número en el nombre del modelo se identifica el número de cámaras en la matriz.

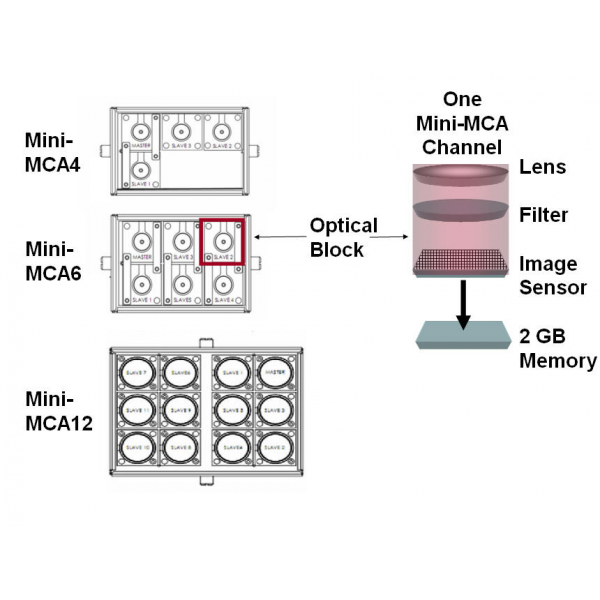

Cada sistema de Mini -MCA contiene 4 , 6 o 12 cámaras multiespectrales alineado en fábrica . Cada cámara contiene un filtro de banda estrecha especificado por el cliente que se inserta entre la lente y el sensor . Con cada exposición , 4 , 6 o 12 bandas separadas de visible o en el infrarrojo cercano movimiento radiación a través de la lente de cada cámara y el filtro para formar una imagen monocromática separado en el sensor de la cámara . Las imágenes de cada cámara de la matriz son transferidos simultáneamente a la tarjeta de memoria Compact Flash de cada cámara para su posterior acceso por parte del usuario .

El análisis de la combinación de imágenes multiespectrales capturadas durante cada exposición permite a los usuarios Mini - MCA para identificar los factores de estrés de las plantas, tipos de suelo , fertilizantes o insecticidas ; diferenciar las especies de plantas o reconocer otra planta , el suelo o las condiciones químicas que son , en cada caso, , capaz de ser identificados por su firma espectral única . Sistemas de mini - MCA también se utilizan para ilustrar gráficamente los índices de vegetación como el NDVI que se definen por relaciones de longitudes de onda de banda estrecha específicos . Información adicional sobre la vegetación observada se puede derivar de los mismos.

La imagen que se captura en cada sensor Mini -MCA y se almacena en la memoria flash de cada cámara está compuesta de 1280 x 1024 píxeles ( 1.3 MPEL ) . Cada píxel contiene 8 o 10 bits de datos , dependiendo del formato de archivo seleccionado por el usuario (es decir , de 10 bits sin pérdidas DCM , 8 bits RAW, y los tipos de archivos RAW de 10 bits ) .

En total, a cada exposición en el Mini - MCA4 capta 5,2 Megapixels ( 4 X 1,3 MPEL ) de datos de imagen de cuatro sensores separados y pasa esto a cuatro tarjetas de memoria flash separados. Cada tarjeta almacena una banda aparte de la radiación . El Mini - MCA6 capta 7,8 Megapixels ( 6 X 1,3 MPEL ) de datos de imagen y pasa esto a seis tarjetas de memoria flash separados. El Mini - MCA12 capta 15.6 Megapíxeles ( 12 X 1,3 MPEL ) de datos de imagen y pasa esto a doce tarjetas de memoria flash separados.

Dado que cada imagen se guarda con metadatos que identifica la información auxiliar como las coordenadas GPS donde se capturó la imagen , cuatro, seis o doce tarjetas de 2 GB estándar del Mini - MCA son capaces de almacenar típicamente aproximadamente de 500 a 900 imágenes por canal. La imagen cuenta más altos son posibles cuando las tarjetas de memoria Compact Flash de mayor tamaño se insertan en el Mini -MCA en lugar de las tarjetas de 2GB incluida con el sistema ..

PixelWrench2 , el software también incluye con el sistema , permite la fusión , la visualización y el análisis de las imágenes capturadas en cada exposición y conversión de formatos de archivos nativos de la cámara en los formatos más comunes, como BMP , JPEG , TIFF , PNG, etc


El Mini -MCA es una versión ligera y compacta de MCA de Tetracam sistema (matriz de varias cámaras ) que reemplazó . Al igual que el MCA , Mini- ACM están disponibles en tres modelos. Estos se identifican como el Mini - MCA4 , Mini - MCA6 y Mini - MCA12 . El número en el nombre del modelo se identifica el número de cámaras en la matriz.

Cada sistema de Mini -MCA contiene 4 , 6 o 12 cámaras multiespectrales alineado en fábrica . Cada cámara contiene un filtro de banda estrecha especificado por el cliente que se inserta entre la lente y el sensor . Con cada exposición , 4 , 6 o 12 bandas separadas de visible o en el infrarrojo cercano movimiento radiación a través de la lente de cada cámara y el filtro para formar una imagen monocromática separado en el sensor de la cámara . Las imágenes de cada cámara de la matriz son transferidos simultáneamente a la tarjeta de memoria Compact Flash de cada cámara para su posterior acceso por parte del usuario .

El análisis de la combinación de imágenes multiespectrales capturadas durante cada exposición permite a los usuarios Mini - MCA para identificar los factores de estrés de las plantas, tipos de suelo , fertilizantes o insecticidas ; diferenciar las especies de plantas o reconocer otra planta , el suelo o las condiciones químicas que son , en cada caso, , capaz de ser identificados por su firma espectral única . Sistemas de mini - MCA también se utilizan para ilustrar gráficamente los índices de vegetación como el NDVI que se definen por relaciones de longitudes de onda de banda estrecha específicos . Información adicional sobre la vegetación observada se puede derivar de los mismos.

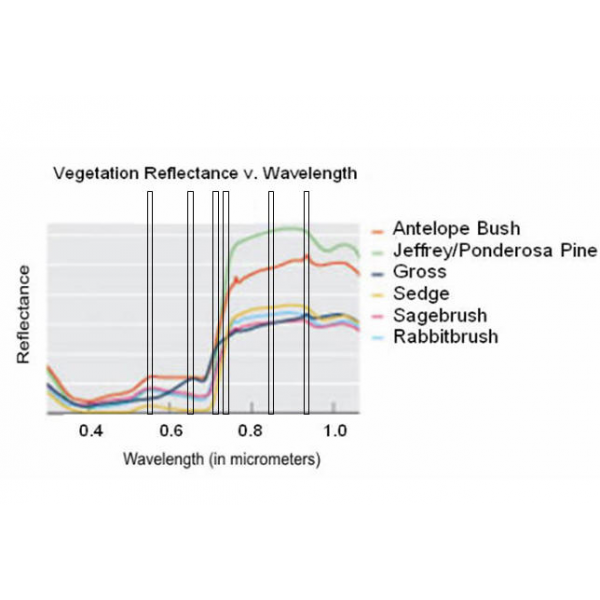

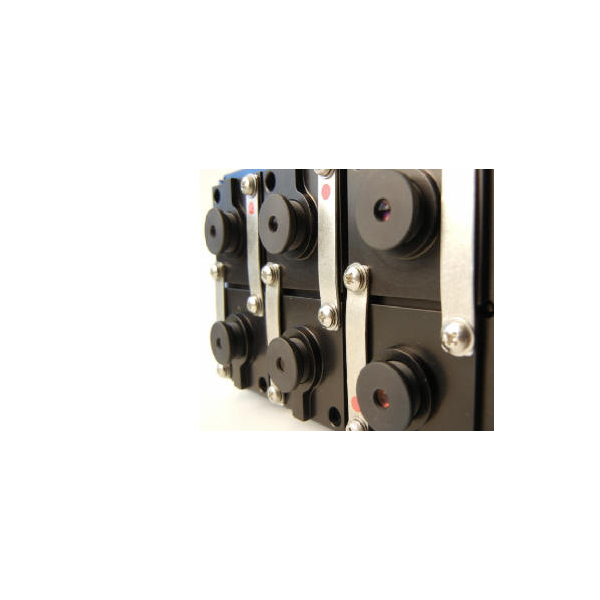

Mini -MCA sensibilidad y Selección de Filtros

Cada canal de mini - MCA puede estar equipado con un filtro específico de banda estrecha que en combinación con otros filtros seleccionables por el usuario en otros canales del sistema permite el Mini - MCA para exponer una condición particular, o que el usuario pueda realizar una función particular . Y , debido a filtros Mini - MCA podrán ser sustituidos por los usuarios en el campo , estos sistemas pueden ser re -utilizados una y otra vez para detectar diferentes longitudes de onda en diferentes momentos para diferentes propósitos .

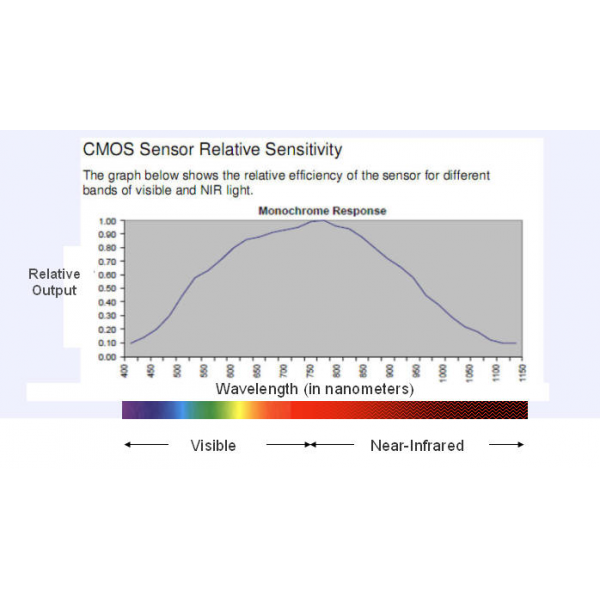

La salida del sensor de imagen de la cámara se ha optimizado para la recepción de las longitudes de onda en la caída de aproximadamente 800 nm en una curva suave potencia de salida máxima de 20 % a 450 nm en el espectro visible y 1050 nm en el infrarrojo cercano en los límites de su área de distribución . Un gráfico de la sensibilidad del sensor de imagen de la cámara a la radiación que incide se muestra a continuación .



Por la elección de un filtro estrecho específico de banda óptica que está dentro del alcance del sensor para colocar en frente de sensor de cada canal , la radiación que es capaz de llegar a cada sensor puede estar restringida a una banda estrecha de longitudes de onda específica . De esta manera , combinaciones de filtros específicos se pueden seleccionar que permiten el Mini - MCA para exponer una variedad de condiciones de la planta identificables por su firma espectral única . Por ejemplo , si la respuesta espectral de varias plantas se conocen en la región del espectro monitorizado por el Mini - MCA , los filtros se pueden seleccionar que ayudar a diferenciar una especie de otra ( véase el gráfico más abajo ) . Esto, por supuesto , requiere que el usuario sepa que filtra para seleccionar de antemano con el fin de exponer el codiciado diferencias. Nota: Para obtener un recurso excelente para las firmas espectrales de la vegetación, la referencia " hiperespectral Teledetección de la vegetación " por el Dr. Prasad Thenkabail , et al. disponible de Tetracam o nuestra Crop multiespectrales y base de datos de la aplicación.



Alternativamente, el Mini -MCA puede ser configurado para monitorear bandas específicas de longitudes de onda a partir del cual se pueden extraer los índices de vegetación . Estos proporcionan la información necesaria para la extracción de NDVI , SAVI y otros índices , así como información que es capaz de ser deducida a partir de estos. Los filtros de paso de banda proporcionado con la unidad son cliente designado en el momento de la orden. Éstos se pueden cambiar fácilmente en el campo con el fin de volver a configurar el sistema en busca de diferentes espectros para exponer diferentes condiciones. Los filtros estándar ( se muestra abajo) se incluyen en el precio de cada sistema. Filtros de paso alternativos especiales o banda de encargo están disponibles a petición de los precios proporcionados a través de una cita . Información adicional acerca de la selección de filtros de paso de banda está disponible aquí.




Mini -MCA (con 9,6 mm de la lente )
Resolución Ground & FOV Ejemplos

Campo de visión ( FOV) del Mini -MCA se presenta en un formato de 4:3. El ángulo de visión horizontal de cada cámara Mini -MCA es 38,26 grados. El ángulo de visión vertical es 30.97 grados. Cuando a bordo de un avión tripulado o no tripulado , el campo de visión de cada cámara aumenta a medida que el nivel del sistema por encima del suelo ( AGL ) que aumenta la altitud . Al aumentar la altitud , la capacidad de cada cámara para resolver los detalles individuales sobre las disminuciones de tierra. Cuando voló a una altitud de 400 metros sobre el nivel del suelo , cada canal Mini -MCA crea una imagen lo suficientemente grande como para capturar acres cerca de una y media a una resolución de centímetros aproximadamente dos y medio por pixel en un solo tiro. Vea la tabla de abajo , por ejemplo, resolución de suelo y FOV cuando la cámara se vuela a distintas alturas . PixelWrench2 contiene una calculadora FOV óptico para determinar FOV y resolución del suelo a una altura ,


Parámetros del sensor y la lente
Distancias a
( Altura sobre el nivel del suelo en metros)
Resolución de tierra
en mm por píxel
FOV
( ancho x alto)
en metros
Los valores que se muestran a la derecha se derivaron del FOV (campo visual ) Calculadora óptica contenida en el software PixelWrench2 de Tetracam (incluido con todas las cámaras Mini - MCA ) usando los valores actuales de la cámara Mini -MCA se muestra a continuación :

Dimensiones del sensor (mm): 6,66 x 5,32

Tamaño de píxel (micras ): 5.2

Cámara Longitud focal del objetivo ( mm): 9.6



Nota: Para poder ver una imagen compuesta más grande de un área de interés , los usuarios pueden comprar el software de terceros que cose imágenes multiespectrales de las áreas adyacentes capturadas por un sistema Tetracam juntos en una imagen de mosaico más grande. Para obtener información sobre este tipo de software , por favor envíenos el email.



Controles del sistema y conexiones



 Mini -MCA System Menu
Control del usuario de la Mini -MCA se lleva a cabo a través de los menús del sistema jerárquico como el que se muestra a la derecha . Estos son accesibles a través de una caja externa ADC Controller / MCA y visible a través de una pantalla de vídeo interconectado (suministrado por el usuario) . Los menús del sistema también pueden ser el acceso a través del software del sistema ( PixelWrench2 ) que se ejecuta en un ordenador con Windows conectado a la mini - CRM a través de su interfaz USB. Los menús del sistema los usuarios se presentan con una serie de opciones de configuración. Desplazarse a través y seleccionar estos configura la cámara. Echa un vistazo a el manual del usuario (visible a través del enlace a continuación) para obtener descripciones precisas de los menús del sistema .



ADC / Caja Controlador MCA
La caja del regulador del ADC / MCA (a la derecha ) se incluye con cada sistema Mini -MCA . Contiene botones que permiten al usuario desplazarse manualmente hacia arriba y abajo a través de los menús del sistema , recogen una selección o tomar una foto . A través de su conector de 16 pines multi -I / O , este cuadro también se puede utilizar para interconectar el Mini -MCA con la transmisión RS232 y recibir líneas de un receptor GPS opcional con el fin de determinar las coordenadas GPS en tiempo de captura de imagen . La caja también puede ser utilizado para interconectar NTSC de la mini - MCA o salida de señal de vídeo PAL a un monitor externo en una aeronave tripulada o a un transmisor de vídeo en un UAV



Conexión USB para acceder a System a través del ordenador

Sistemas de imagen Mini - MCA cuentan con una interfaz USB rápida (situado detrás del panel de acceso en el Mini -MCA , que también proporciona acceso a compactas tarjetas de memoria flash del sistema ) . El cable USB suministrado interconecta los ordenadores basados en Windows a la cámara a través de la conexión USB .
Si la cámara está ajustada a través de sus ajustes de menú a USBMODE = DISCO, entonces el equipo puede transferir imágenes y datos de intercambio con la cámara a través de este conector (pero no disparar la cámara para capturar imágenes ) . Si la cámara está ajustada a través de sus opciones de menú USBMODE = CAMERA, a continuación, el conector USB se puede utilizar para activar la cámara , por ejemplo, un ordenador portátil a bordo con Windows y SensorLINK . Software PixelWrench2 suministrado con la cámara proporciona un control pleno de la cámara , así como la gestión y análisis de imágenes a través de conexión USB de la cámara.

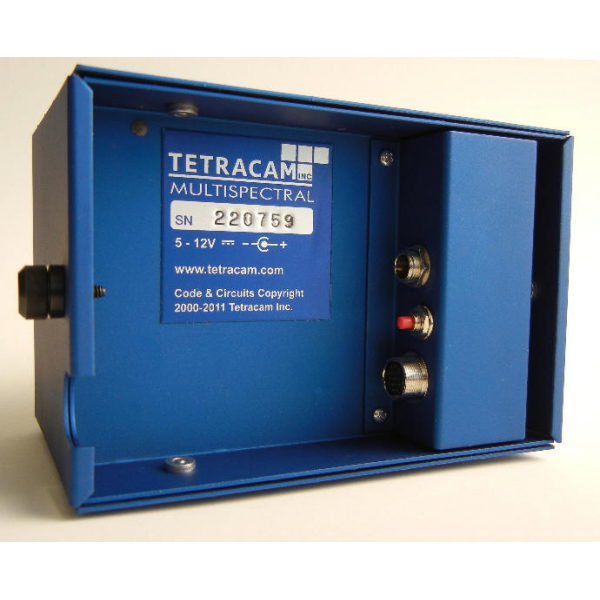

Conectores del panel posterior y Controles
Potencia - centro 12VDC alimentación positiva capaz de suministrar 1,0 amperios continua. El suministro de tipo pared - enchufe suministrado se conecta a esta toma. La cámara también se suministra con un cable de alimentación terminado -un. En una aeronave tripulada o no tripulada , 12 VDC puede ser suministrado por la nave a través de este cable o mediante el cable multi -I / O .

Cámara de disparo - Botón rojo que cuando se empuja desencadena cámara para capturar la imagen . El Mini - MCA también se puede desencadenar en una variedad de otras maneras - ver más abajo .

Echa un vistazo a el manual de usuario a continuación las descripciones precisas de todos los controles de mini - MCA y conexiones.



Cámara Disparo Opciones

Las cámaras Mini - MCA se sincronizan para activar al mismo tiempo a través de diversos medios , según las preferencias del usuario . Estos incluyen:

On- disparador de cámara : El Mini -MCA posee un botón rojo gatillo de la cámara en sí que al pulsarlo activa la cámara

Auto - temporizador : El Mini -MCA puede configurarse para capturar imágenes de forma continua a intervalos especificados por el usuario a través de menús del sistema de la cámara. Pulse el disparo del obturador o activar el sistema a través de uno de los siguientes métodos para comenzar a capturar imágenes continuamente . Pulse el disparo del obturador o desencadenar la cámara de nuevo para detener la captura continua de imágenes . Siempre dejar de capturar imágenes de forma continua con la tecla On - disparador de cámara o por medio de un comando de disparo antes de encender el sistema. La interrupción de la alimentación durante la captura continua de imágenes puede dañar la Mini -MCA .

Disparador remoto : El Mini -MCA está incluido ADC / Caja Controlador MCA permite a los usuarios activar manualmente la cámara al presionar un botón en el momento deseado . Este es el método utilizado comúnmente de pilotos a bordo de los aviones tripulados .

Computer Activación: La cámara puede ser activada a través de su interfaz USB. Software GetShot opcional permite la activación a distancia bajo el mando de una computadora conectada . Waypoint activación aplicación SensorLINK GPS opcional permite la cámara de activación en caso de waypoints predefinidas, un método popular usado en los aviones tripulados .

Externo Disparo en UAV : Se utiliza con un UAV , circuitos UAV puede ser conectadas a la caja ADC / MCA a fin de entregar un comando PIC bajo cierto llevará a la cámara a través de Pin 5 en el conector multi -I / O .

RS- 232 Activación: La cámara puede ser comandado para disparar al recibir un comando <ESC> T a través de la conexión RS232 del ADC / MCA Box. Debido a los retrasos en el titular de una interfaz serie, la conexión RS232 es más comúnmente utilizado para transferir la posición coordenadas GPS a la cámara a la cámara el tiempo de disparo. Cuando la cámara está conectada a un receptor GPS a través de un enlace RS232 a la caja de ADC / MCA , la cámara graba las coordenadas de la ubicación en la que se captura cada imagen en su archivo de registro al recibir cualquier comando de disparo de la cámara .



Contenidos del sistema estándar

 SISTEMA ESTÁNDAR MINI- MCA4 ** SISTEMA ESTÁNDAR MINI- MCA6 ** SISTEMA ESTÁNDAR MINI- MCA12 **


El sistema Mini - MCA4 Incluye:

4 canales de cámara Mini MCA
4 ea . 2 GB Certified Tarjetas CF
4 ea . Lentes de 9,6 mm
4 ea . 1.3 MB sensores de imagen ( 5.2 MB total)
4 ea . Bandpass Estándar Establece filtro *
- 490FS10 - 25
- 550FS10 - 25
- 680FS10 - 25
- 800FS10 - 25



Más uno cada uno de los siguientes:

Caja del controlador ADC / MCA y 6 'Multi -I Cable de E / S
12 VDC fuente de alimentación externa
CD del sistema con el software PixelWrench2 ( PW2 )
( Consulte el contenido del CD del sistema adicionales en Características de abajo)
Robusto Case Pelican Llevar
cable USB
Cable de alimentación ( sin terminar - en un extremo)
Placa Blanca teflón Calibración (AKA Calibración etiqueta o el Software de Calibración del azulejo )



El sistema Mini - MCA6 Incluye:

6 canal de cámara Mini MCA
6 ea . 2 GB Certified Tarjetas CF
6 ea . Lentes de 9,6 mm
6 ea . 1.3 MB sensores de imagen ( 7.8 MB total)
6 ea . Bandpass Estándar Establece filtro *
- 490FS10 - 25
- 550FS10 - 25
- 680FS10 - 25
- 720FS10 - 25
- 800FS10 - 25
- 900FS20 - 25



Más uno cada uno de los siguientes:

Caja del controlador ADC / MCA y 6 'Multi -I Cable de E / S
12 VDC fuente de alimentación externa
CD del sistema con el software PixelWrench2 ( PW2 )
( Consulte el contenido del CD del sistema adicionales en Características de abajo)
Robusto Case Pelican Llevar
cable USB
Cable de alimentación ( sin terminar - en un extremo)
Placa Blanca teflón Calibración (AKA Calibración etiqueta o el Software de Calibración del azulejo )



 El sistema Mini - MCA12 Incluye:
12 canal de cámara Mini MCA
12 ea . 2 GB Certified Tarjetas CF
12 ea . Lentes de 9,6 mm
12 ea . Sensores de imagen de 1,3 MB ( 15,6 MB total)
12 ea . Bandpass Juego de filtros *
- 490FS10 - 25
- 520FS10 - 25
- 550FS10 - 25
- 570FS10 - 25
- 671FS10 - 25
- 680FS10 - 25
- 700FS10 - 25
- 720FS10 - 25
- 800FS10 - 25
- 840FS10 - 25
- 900FS20 - 25
- 950FS40 - 25

Más uno cada uno de los siguientes:

Caja del controlador ADC / MCA y 6 'Multi -I Cable de E / S
12 VDC fuente de alimentación externa
CD del sistema con el software PixelWrench2 ( PW2 )
( Consulte el contenido del CD del sistema adicionales en Características de abajo)
Robusto Case Pelican Llevar
cable USB
Cable de alimentación ( sin terminar - en un extremo)
Placa Blanca teflón Calibración (AKA Calibración etiqueta o el Software de Calibración del azulejo )


Realizar Mini MCA CD System

Lista de archivos incluidos CD del sistema :



Notas Opción:

* Filtros de paso de banda de alternativa disponible a petición con la cita . Información adicional acerca de la selección de filtros de paso de banda está disponible aquí.


Cada mini - MCA es un sistema modular que permite al usuario final para combinar y sincronizar múltiples cámaras juntos. Bloques ópticos individuales pueden ser retirados de un Mini - MCA4 , 6 o 12 para proporcionar un menor número de canales , si se desea .



Los sistemas están provistos de recuerdos 2 GB Compact Flash ( almacenamiento más grande está disponible a través de la cita )

Otras Opciones más adquiridos con este producto :

Sistema de navegación GPS FirePoint ™
Mini -MCA Incidentes Sensor de luz (ver fotos a continuación)
GetShot Automated Software de captura de imagen
Servicio Tetracam Calibración de la cámara ( $ 250.00 USD) **
ADC FX Sistema de Experimentación Filtro
** Para Mini -MCA Maestro cámara única


Disponibilidad típico: 3 a 4 semanas - más rápidos tiempos de giro en torno a menudo posible así que por favor póngase en contacto con nosotros para confirmar la disponibilidad o para obtener más información sobre las opciones de configuración y precios.

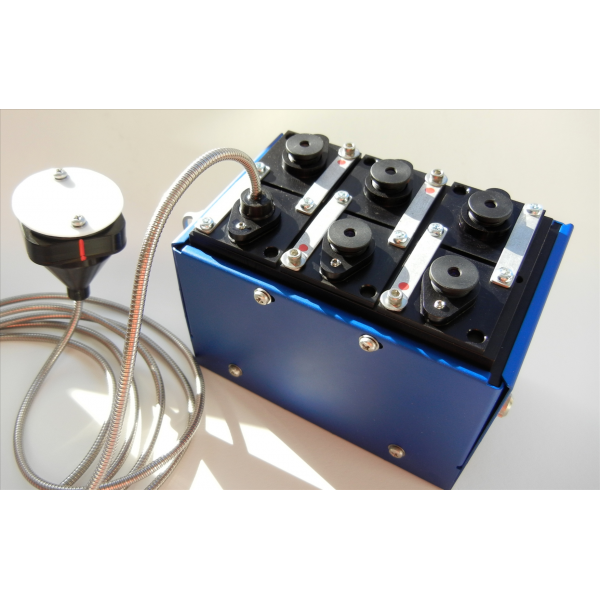

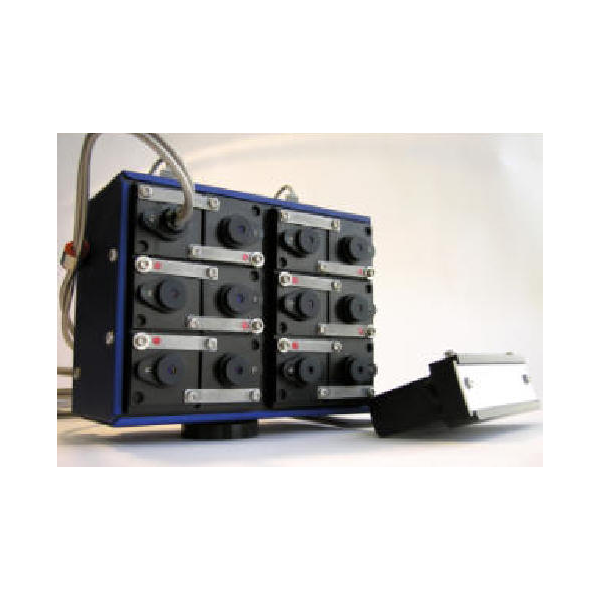

Mini - MCA6 Equipado con luz incidente Sensor Mini - MCA12 Equipado con sensor de luz de Incidentes

Download the Mini MCA Brochure (2.97MB)

Download the Mini-MCA Users Manual (217kb)

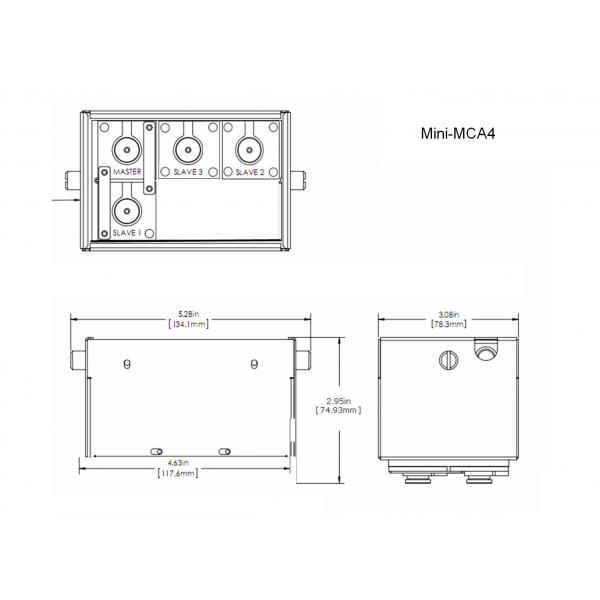

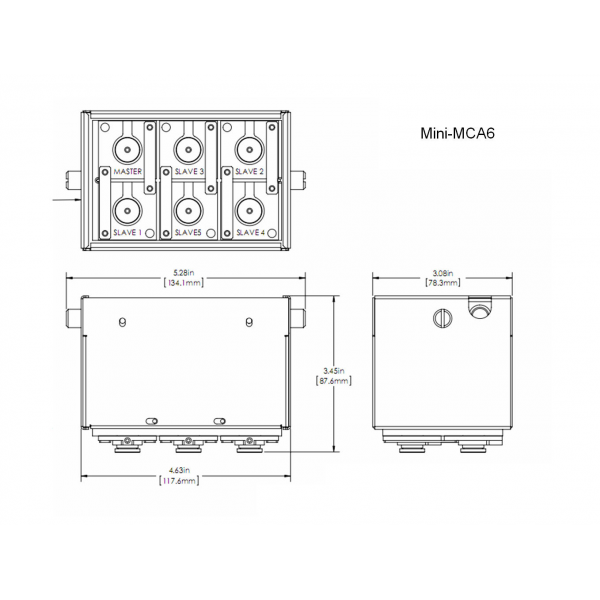

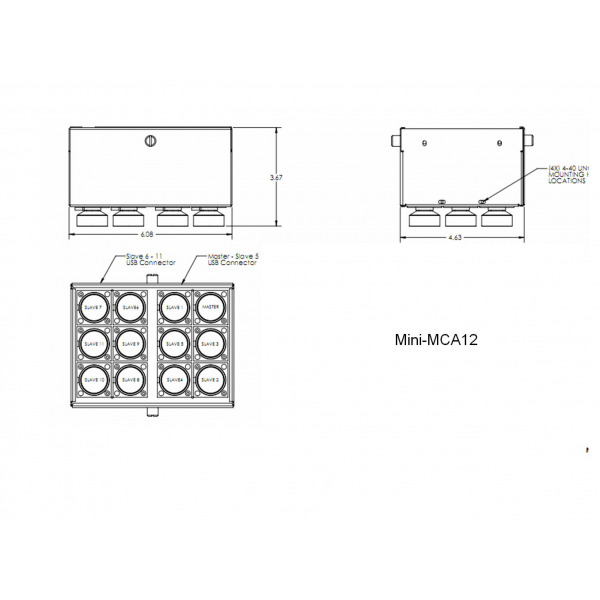

Download the Mini-MCA CAD File in IGS format
