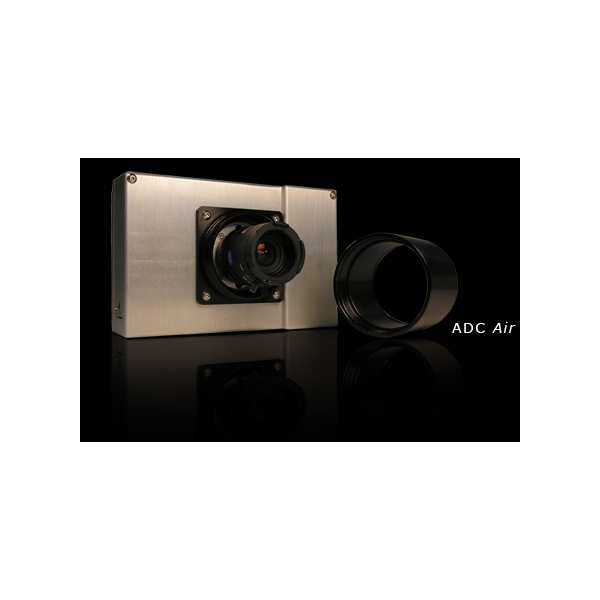

ADC Air

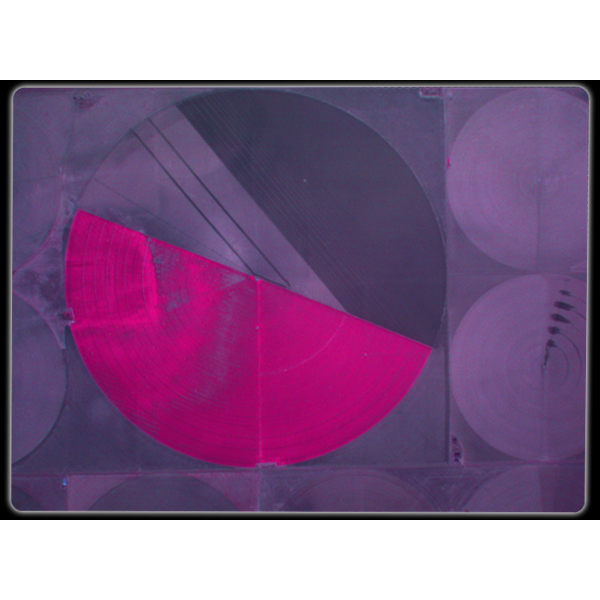

El ADC del aire es una cámara con sensor de un solo uso rudo digitales multiespectrales diseñado y optimizado para la captura de las longitudes de onda de luz visible más de 520 nm y longitudes de onda del infrarrojo cercano hasta 920nm . Al igual que el ADC, el uso principal de este producto es para las frecuencias de la luz reflejada y absorbida por doseles de los cultivos y la vegetación. Cuando la salida del ADC El aire es introducido en el software de imagen PixelWrench2 acompaña, los factores de estrés y la salud general de la vegetación fotografiado se pueden determinar .

A diferencia de la ADC , la versión Air es hermético y totalmente protegida para entornos difíciles. Todo el control en vuelo puede ser logrado a través de un solo cable. Tiempo selladas las puertas y una rosca en la visera del objetivo permiten el acceso completo a los conectores de la cámara, la lente y la tarjeta CF cuando está fuera del tiempo . Esta es la cámara preferida para montaje exterior en los aviones tripulados . El ADC del aire es también una solución ideal para los estudios de vegetación a largo plazo en instalaciones en tierra estáticas.



Campo del ADC Aire de visión (FOV ) se presenta en un formato de 4:3. Cuando a bordo de un avión tripulado o no tripulado , el campo de visión aumenta a medida que el nivel por encima del suelo ( AGL ) que aumenta la altitud . A medida que la altitud aumenta , la capacidad de la cámara para resolver detalles individuales en el suelo disminuye. Con su lente estándar de 8,0 mm , cuando vuela a una altitud de 400 metros sobre el nivel del suelo , esta cámara crea una imagen lo suficientemente grande como para capturar 1,85 hectáreas con una resolución de menos de dos centímetros por píxel en un solo tiro ! Consulte nuestra Crop multiespectrales y base de datos de aplicación o Lecturas seleccionadas para la descripción de ejemplos de aplicaciones .

ADC Aire (con 8,0 mm de la lente )
Resolución Ground & FOV Ejemplos
Parámetros del sensor y la lente
Distancias a
( Altura sobre el nivel del suelo en metros)
Resolución de tierra
en mm por píxel
FOV
( ancho x alto)
en metros
Los valores que se muestran a la derecha se derivaron del FOV (campo visual ) Calculadora óptica contenida en el software PixelWrench2 de Tetracam (incluido con la cámara ) con los valores actuales de la cámara se muestra a continuación :

Dimensiones del sensor (mm): 6,55 x 4,92

Tamaño de píxel (micras ): 3.2

Cámara Longitud focal del objetivo ( mm): 8.0

122 m (~ 400 pies)

48.8

100 x 75

213,4 m (~ 700 pies)

85.4

175 x 131

365,8 m ( ~ 1.200 pies )

146.3

300 x 225

915 m (~ 3.000 pies)

366

749 x 563

Conexiones del sistema y controles

 ADC Air System Menús
El botón de la cima de la ADC de aire actúa como un disparador de disparo captura de imagen cuando se está deprimido . El control del usuario del ADC de aire se lleva a cabo a través de menús jerárquicos del sistema como el que se muestra a la izquierda . Estos son accesibles a través del software del sistema ( PixelWrench2 ) que se ejecuta en un ordenador con Windows conectado a la cámara a través de su interfaz USB. Los menús del sistema los usuarios se presentan con una serie de opciones de configuración. Desplazarse a través y seleccionar estos configura la cámara. Echa un vistazo a el manual de usuario a continuación las descripciones precisas de los menús del sistema y todos los demás controles y conexiones en el ADC.

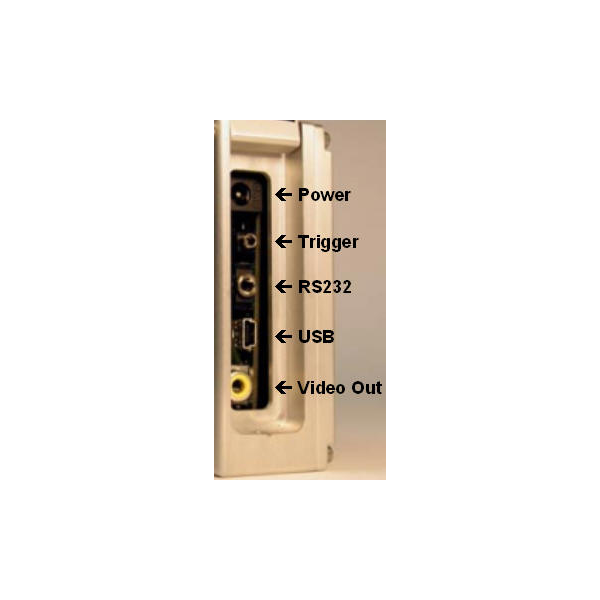

Conexiones de aire ADC

Energía: El ADC Aire obtiene su energía de una fuente de alimentación externa VDC 12 proporcionado con la unidad. Este se conecta a la entrada de alimentación de 12V por debajo de una cubierta de acceso tiempo - sellado en el lado del chasis .

Desencadenante: Un disparador de cable externo ( sin terminar - en un extremo) está disponible con el sistema para activar remotamente la cámara para capturar imágenes. Cierre de la conexión entre el anillo y la punta del cable suministrado hace que la cámara para disparar ( típica referencia de activación externa CIRCUITO para más detalles) . El ADC El aire también puede ser activado en una variedad de otras maneras ( véase más adelante ) .

RS232 : La cámara contiene un enlace RS232 que puede estar conectado a un receptor GPS para capturar el GPS precisa las coordenadas en el instante exacto en el que se captura una imagen .

USB: Por debajo del conector RS232, conector USB proporciona un enlace a computadoras centrales . PixelWrench2 puede procesar las imágenes que se accede a través de este enlace. En los aviones tripulados , opcional waypoint SensorLINK GPS de Tetracam activación aplicación permite a la cámara de disparo en puntos predefinidos a través de la interfaz USB.

Salida de video : La cámara contiene un conector de salida de vídeo que se puede usar para los menús del sistema de salida , vista actual de la cámara o las imágenes captadas a un receptor remoto a través de un cable o telemetría.

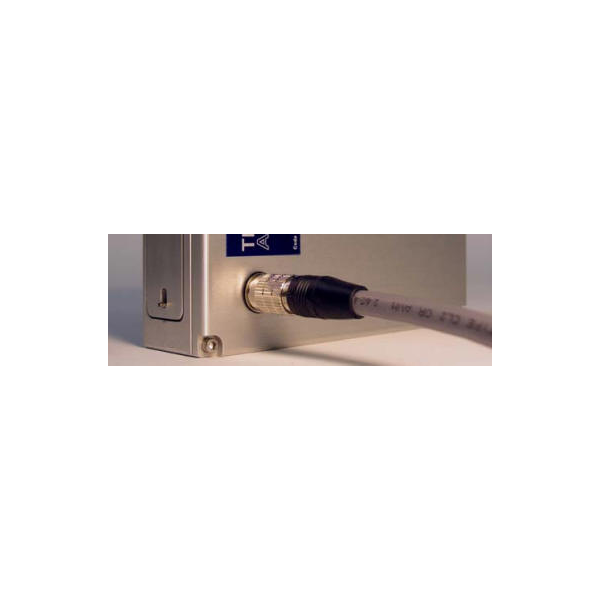

Multi -I / O Conector: El ADC aire también contiene un conector multi -I / O en la parte posterior de la unidad. Esto proporciona un enlace a un controlador de la caja ADC / MCA opcional. El controlador de la caja ADC / MCA permite a los usuarios ADC aire para controlar remotamente la cámara.

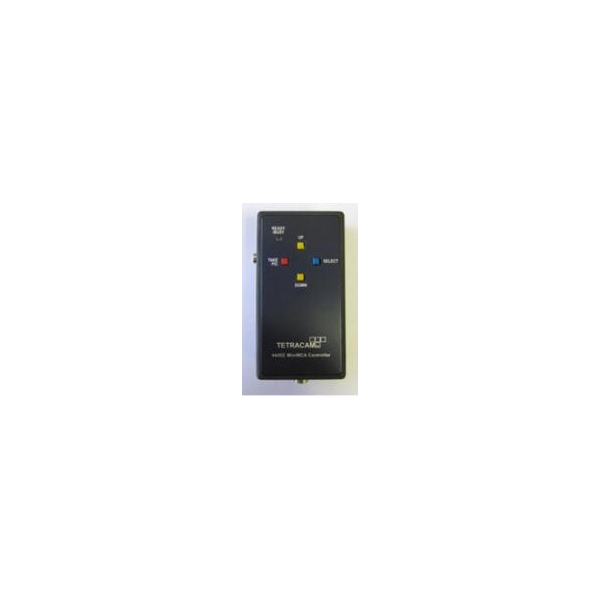

ADC / MCA Controller Box- El opcional ADC / caja del regulador del MCA (a la derecha ) contiene botones que permiten al usuario desplazarse manualmente hacia arriba y abajo a través de los menús del sistema , elegir una selección o tomar una foto . La caja también contiene un conector RS232 y un conector de salida de vídeo que están vinculados a la cámara a través del conector multi -I / O . Estos enlaces simplificar el cableado cuando se utiliza el ADC de aire en una aeronave tripulada . El ADC / MCA Caja viene de serie con una de seis pies ( 1,8288 m) de cable Hirose pero los cables más largos están disponibles bajo petición .

Contenidos del sistema estándar


Realizar sistema incluye :

El sistema incluye:
ADC Aire Cámara
Tarjeta de 2GB Certified CF
8,0 mm " C" montar lente
Robusto Case Pelican Llevar
12 VDC fuente de alimentación externa
Cable de alimentación externa ( sin terminar - en un extremo)
Cable disparador externo ( sin terminar - en un extremo)
cable USB
Placa Blanca teflón Calibración (AKA Calibración etiqueta o el Software de Calibración del azulejo )
CD del sistema con el software PixelWrench2 ( PW2 )
( Consulte el contenido del CD adicionales a la derecha)


Disponibilidad típico:

2 a 3 semanas ( aunque los tiempos de respuesta más rápidos son a menudo posible) . Por favor, póngase en contacto con nosotros para obtener más información sobre las opciones de configuración , precios y disponibilidad.

Opciones más adquiridos con este producto :

SensorLINK
ADC -MCA Box Controller y Multi -I Cable de E / S
Sistema de navegación GPS FirePoint ™
Servicio de Calibración de la cámara Tetracam ( $ 250.00 USD)

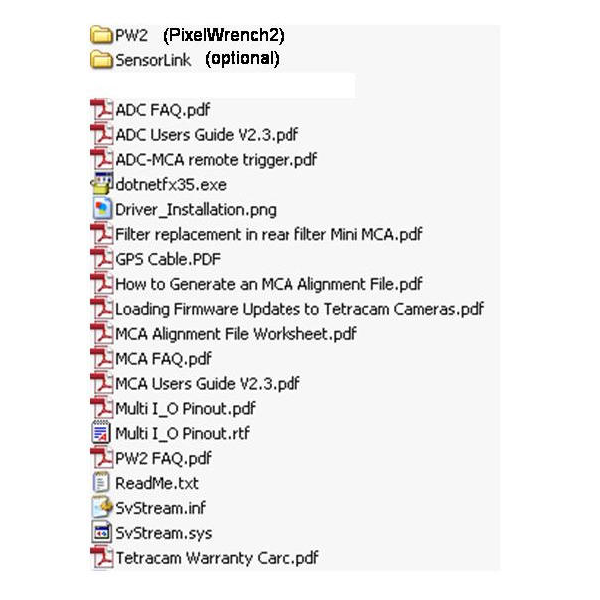

 Lista de archivos en CD que se incluye :

Características y especificaciones


 Características Especificaciones

Alta resolución y precisión espectral precisa

Operación y control simple
- El tiempo apretado y completamente protegido para ambientes hostiles

Sistema recomendados para llevar a bordo de los aviones tripulados

Bandas de rojo, verde y NIR ( aproximar
TM2, TM3 y TM4 ) proporcionan la información necesaria
para la extracción de NDVI , SAVI , canopy segmentación y
RIN / relaciones Verdes.

Salida de vídeo en formato PAL o NTSC
GPS- registro de imágenes capturadas con receptor externo

Ópticas intercambiables de usuario

El opcional waypoint SensorLINK GPS activación
aplicación permite la activación en la cámara de pre- definida
waypoints .

Utiliza tarjetas de memoria Compact Flash estándar ( standard = 2 GB opcional = hasta 256 GB)
Cámara Múltiple Disparo Métodos

Shutter Release : El botón de la cima de la ADC aire actúa como un disparador para la cámara. Al presionar el botón activa la cámara para tomar una foto.

Auto - temporizador : El ADC del aire puede ser configurado para capturar imágenes de forma continua a intervalos especificados por el usuario a través de menús del sistema de la cámara. Pulse el disparo del obturador o desencadenar la cámara a través de uno de los siguientes métodos para comenzar a capturar imágenes continuamente . Pulse el disparo del obturador o desencadenar la cámara de nuevo para detener la captura continua de imágenes . Siempre dejar de capturar imágenes continuamente presionando el disparo del obturador o por medio de un comando de disparo antes de encender la cámara. La interrupción de la alimentación durante la captura continua de imágenes puede dañar la cámara.

Disparo externo remoto: Cierre de la conexión entre el anillo y la punta en el cable disparador externo incluido hace que la cámara para disparar ( típica referencia de activación externa CIRCUITO para más detalles) .

Computer Activación: La cámara puede ser activada a través de su interfaz USB. Software GetShot opcional permite la activación a distancia bajo el mando de una computadora conectada . Waypoint activación aplicación SensorLINK GPS opcional permite la cámara de activación en caso de waypoints predefinidos - un método popular usado en los aviones tripulados .

Disparador remoto : opcional ADC del ADC de aire / caja del regulador MCA permite a los usuarios activar manualmente la cámara al presionar un botón en el momento deseado .

RS -232 Activación: La cámara puede ser comandado para disparar al recibir un comando <ESC> T a través de su interfaz serial RS232 opcional ADC / caja del regulador del MCA del ADC de aire ( véase más arriba) . Debido a los retrasos en el titular de un enlace serie , el enlace RS232 es más comúnmente utilizado para transferir la posición coordenadas GPS a la cámara a la cámara el tiempo de disparo. Cuando la cámara está conectada a un receptor GPS a través de su conexión RS232 , la cámara graba las coordenadas de la ubicación en la que se captura cada imagen en su archivo de registro al recibir ninguna orden de disparo de la cámara.

Software de edición de imágenes PixelWrench2 potente con varias herramientas específicas para imágenes multiespectrales y cámaras Tetracam ( ver Tetracam Aplicación Descripción general del software para obtener más detalles )

Bajo nivel de ruido del sensor de imagen superior


Sensor de imagen CMOS de 3,2 megapíxeles ( 2.048 x 1.536 píxeles)

Verde, Rojo y sensibilidad NIR con bandas aproximadamente iguales a TM2, TM3 y TM4 .

Almacenamiento de imágenes para Compact Flash de 10 bits sin pérdidas Tetracam DCM , 8 bits RAW y 10 bits formatos RAW .

CNC resistente carcasa de aluminio mecanizado .

Lente del CS del cuerpo de la cámara del sistema de montaje con adaptador de montura C es compatible con miles de lentes disponibles .

La cámara se suministra con una lente de 8,0 mm
Opcional 4,5-12 mm lente varifocal también disponibles .

interfaz USB

Conector de E / S de múltiples pines para uso con Tetracam ADC / caja del regulador MCA

Captura de imagen Capacidad:
Hasta ~ 3 MB por imagen (formato DCM) , limitado sólo por el tamaño de la tarjeta CF.

Máximo de Captura de Imagen : aproximadamente 1.0 a 7.5 segundos entre imágenes consecutivas dependiendo de formato y la resolución seleccionada imagen - Ver tablas de intervalos

Entradas:
+ 9 VDC to + 12 VDC ( 300 mA) Centro positivo
RS -232 dedicados a capturar de las sentencias NMEA GPS.
disparo externo

Consumo de energía
Dos vatios nominales

Salidas:
En tiempo real de vídeo NTSC o PAL para las operaciones del visor y de menú.

Interfaz de datos :
USB 1.1

Dimensiones:
5,4 pulgadas x 3,5 pulgadas x 3,2 pulgadas ( 137 mm x 90 mm x 80 mm ) con parasol en su lugar (ver el enlace de abajo para dibujos)

peso
22 oz ( 630 gr. ) Sin cable multi -I / O

Monte :
Dos 1/4-20 UNC X 0,28 tomas de corriente en la parte inferior de la cámara ; 0.650 "de parte trasera de la cámara y 1.325 " de cada lado
