Micro ADC

Descripción rápida

Sistema de imágenes multiespectrales

Ultra-ligero 90 gramos de Tetracam

Más detalles

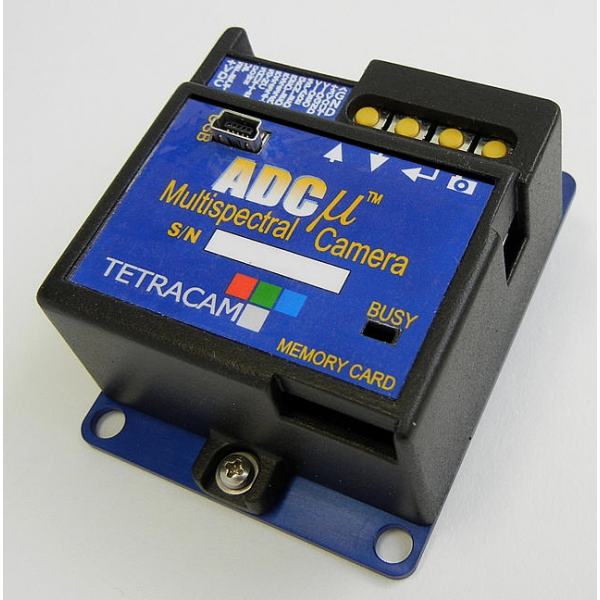

A los 90 gramos, el ADC Micro amplía el poder de las imágenes multiespectrales avanzada para pequeños sistemas de aeronaves no tripuladas . Al hacerlo , la más pequeña maravilla de imágenes multiespectrales de Tetracam hace que esta tecnología de gran alcance - una vez que sólo se puede acceder a través de satélites - práctico para su uso por los usuarios agrícolas , industriales y científicos ubicados en todo el mundo .
Con 2GB de almacenamiento estándar ( ampliable a 16 GB), un rápido procesamiento paralelo , ultra- bajo consumo de energía , y la sencilla configuración y control de menú organizado , el ADC Micro contiene un sensor de 3,2 megapíxeles optimizado para la captura de las longitudes de onda de luz visible más de 520 nm longitud de onda y el infrarrojo cercano hasta 920 nm .

El ADC Micro y su software que lo acompaña , PixelWrench2 , son ideales para la captura y análisis de imágenes multiespectrales de los cultivos , los bosques y otros ecosistemas . Encerrado dentro de la parte inferior de la unidad (ver imagen a continuación) , el ADC micro del posee una alta calidad de la lente 8.43 mm . El lente enfoca la luz que entra en la cámara de sensor de imagen multi- espectral del sistema.

Tres filtros encima del límite del sensor de la radiación que entra en ella a las bandas de color verde , el rojo y el infrarrojo cercano de radiación equivalente a las bandas de Landsat Thematic Mapper TM2, TM3 y TM4 . Estas bandas son la base de los " falsos colores" imágenes compuestas estándar que se han asociado con imágenes multiespectrales . Ofrecen excelentes señales de alerta temprana de estrés de la planta y su uso como indicadores de otras condiciones de la planta y del suelo específicos ha sido documentado por los científicos durante décadas .


El sensor ADC Micro cuenta con muy alta fidelidad espectral visible y NIR . El sensor recoge la radiación que pasa a través de sus filtros para formar una imagen digital multiespectral compuesta de 2048 x 1536 píxeles. La imagen se guarda en una memoria de 2 GB Micro SD incluida en uno de los tres formatos de archivo nativos especificados por el usuario (identificado como de 10 bits sin pérdidas DCM , 8 bits RAW o RAW de 10 bits ) .

Las imágenes se almacenan junto con los metadatos, como coordenadas GPS y / o información de la actitud ( cabeceo, balanceo y guiñada ) que se envían al sistema a través de la interfaz serie del ADC Micro (ver conexiones I / O que se describen más adelante) . Los metadatos ayudan a los usuarios a establecer la ubicación de la planta de cada imagen.

La memoria de la ADC Micro SD es fácilmente accesible por el usuario. Después de las misiones se han completado, los usuarios eliminar la memoria Micro SD de la cámara y transferir su contenido a un ordenador equipado con PixelWrench2 , el software que se incluye con todos los sistemas Tetracam .

PixelWrench2 proporciona un procesamiento de color de Tetracam RAW y archivos de DCM y complejas herramientas de procesamiento por lotes , un completo conjunto de herramientas de edición de imagen y la capacidad de extraer diversos índices de vegetación NDVI como de las imágenes capturadas.

Además de indicar estrés de la planta , los índices de vegetación NDVI como que los usuarios puedan deducir información como la biomasa , la concentración de clorofila en las hojas, productividad de la planta y la cubierta vegetal fraccionada , así como predecir el rendimiento del cultivo . Consulte el sistema de aplicación de Notas para la descripción de ejemplos de aplicaciones .

ADC Micro (con 8,43 mm de la lente )
Resolución Ground & FOV Ejemplos

El ADC Micro permite a los usuarios recopilar información acerca de la vegetación en longitudes de onda monitoreadas tradicionalmente por los satélites. Sólo , volando en aviones tripulados o no tripulados , los datos recogidos por la ADC Micro es capturado , a veces completamente determinados por el usuario , independientemente de la latencia de satélite, un- oscurecidos por la cobertura de nubes y en las imágenes que muestran considerablemente más alto detalles que las imágenes captadas desde el espacio ( es decir , con las resoluciones de medidas en milímetros por píxel en lugar de metros por píxel ) .

Campo de visión ( FOV) del ADC Micro se presenta en un formato de 4:3. El ángulo de visión horizontal para el sistema es 37,67 grados. El ángulo de visión vertical es 28.75 grados. Cuando a bordo de un avión tripulado o no tripulado , el campo de visión aumenta a medida que el nivel por encima del suelo ( AGL ) que aumenta la altitud .

Como aumenta la AGL, la capacidad de la cámara para resolver detalles individuales en el suelo disminuye. Con su lente estándar 8,43 mm, cuando vuela a una altitud de 400 pies ( 122 metros) sobre el nivel del suelo , esta cámara crea una imagen lo suficientemente grande como para capturar un área que mide 95 metros de ancho por 71 metros de alto con una resolución de menos de dos pulgadas ( 46,3 mm ) por píxel en un solo tiro .

A continuación se muestra una tabla que muestra la resolución de tierra y campo de visión de las imágenes recogidas a diferentes alturas sobre rasante . PixelWrench2 contiene una calculadora FOV óptico que permite la determinación de la heredad del sistema de visión y resolución del suelo para cualquier altura especificada por el usuario . Para el funcionamiento en el campo , esta utilidad también está disponible como una aplicación gratuita que se ejecuta en los teléfonos móviles Android . Para obtener información sobre esta aplicación , haga clic aquí .

 Controles del sistema , indicadores y conexiones


ADC Micro interconexión Pasadores

El ADC Micro contiene pins interconexión marcados en la parte superior del panel frontal. Estos se conectan a la Integración de pago Sistema terminado - Un y el Test de Micro ADC y Control Conjunto de la caja y el cable , los cuales se suministra con el sistema. La integración del sistema de cable terminado en ONU puede ser utilizado para conectar la cámara a dispositivos externos en una aeronave tripulada o no tripulada , como un piloto automático , GPS o transmisor de vídeo .


Pin 15 GND - Tierra del Sistema
Pin 14 3 VOUT - 3,3 Volts de alimentación auxiliar
Pin 13 VIDGND - tierra de referencia de vídeo
Pin 12 VIDEO - NTSC o PAL Señal vídeo hacia fuera . El formato de vídeo es controlado por el archivo SETTINGS.TXT . Cables coaxiales de vídeo deben ser utilizados para la conexión de dispositivos de vídeo.
Pin 11 REPUESTO - Entrada no utilizada .
Pin 10 GRNLED - READY
Pin 9 redLED - OCUPADO
Pin 8 RS232RX (GPS IN)
Pin 7 RS232TX - Salida de serie
Pin 6 SYNC - GPS Sync pin de entrada de evento
Pin 5 OBTURADOR - Planta para hacer una foto
Pin 4 ABAJO - Zoom vista en vivo a 01:01
Pin UP 3 - Menú implementado -Un control Pin
Pin 2 SELECT - Menú implementado -Un control Pin
Pin 1 + VDC - 5 voltios a 15 voltios pin de potencia de entrada

Opcional y cables con conector Hirose

 ADC Micro Controles e Indicadores
Control del usuario del Micro ADC se logra a través de los menús del sistema jerárquico como el que se muestra a continuación. Los menús del sistema los usuarios se presentan con una serie de opciones de configuración. Desplazarse a través y seleccionar estos configura la cámara.

Los menús del sistema son visibles a través de una pantalla de vídeo (suministrado por el usuario) interconectados por la Prueba de Micro ADC y Control Conjunto de la caja se describe a continuación .

Los menús se puede navegar por medio de botones visibles en la parte superior de la cámara. Visto de izquierda a derecha , estos le permiten desplazarse hacia arriba, abajo o elegir una selección de menú específico. Un botón adicional en el extremo derecho del panel le permite tomar una foto.

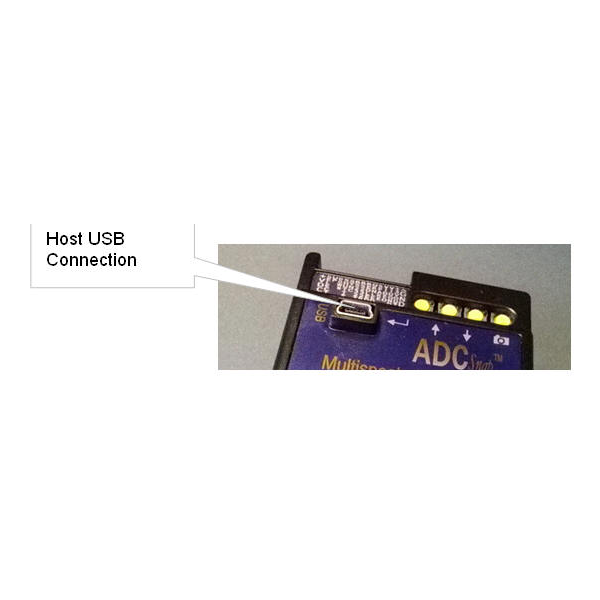

A la izquierda de estos botones , el ADC Micro contiene un conector USB. Menús del sistema se puede acceder a través del software del sistema ( PixelWrench2 ) que se ejecuta en un ordenador con Windows conectado a la ADC a través de su interfaz USB.

Echa un vistazo a el manual del usuario (visible a través del enlace a continuación) para obtener descripciones precisas de los menús del sistema .



El ADC Micro contiene un indicador de ocupado en la parte superior de la cámara . El indicador se ilumina en rojo cuando la cámara está ocupado procesando una imagen capturada. El indicador se ilumina en verde cuando la cámara está lista para capturar una nueva imagen .

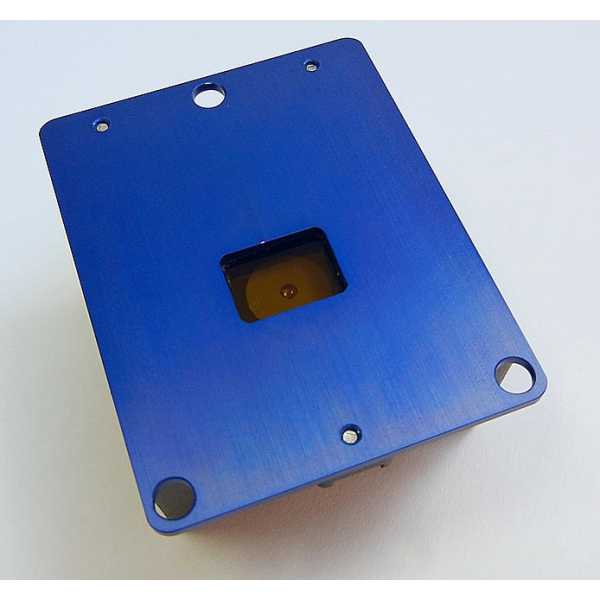

Tarjeta Micro SD del sistema se inserta en la parte inferior del panel frontal de la cámara. La tarjeta se elimina de la ADC Micro con el fin de transferir las imágenes a un ordenador para su procesamiento. Esta tarjeta se puede insertar directamente en un equipo que va a aceptar este tipo de tarjetas o puede ser conectado a un ordenador a través de un adaptador de SD / USB Micro proporciona con la cámara .

ADC Micro Cables

Dos cables de acoplamiento se suministran con la cámara. La primera se proporciona para propósitos de prueba y configuración. Utiliza el poder común , vídeo y enchufes de serie para una fácil conexión a la prueba Snap ADC y Control Conjunto de la caja se describe a continuación .

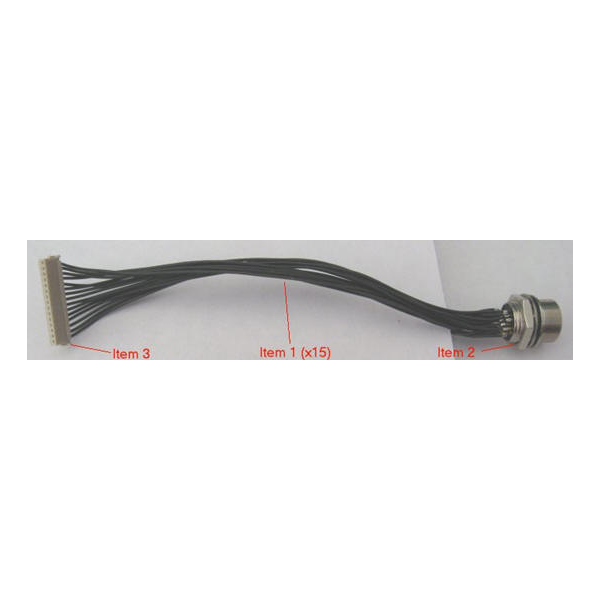

Artículo 3 en la foto superior a la izquierda es el conector de acoplamiento para el ADC Micro. Los cables (Tema 1 ) son de aproximadamente 3 pulgadas de largo, y llevan las conexiones con el conector redondo Hirose Bulkhead , punto 2 . Las clavijas del conector ADC mapa Micro al conector Hirose como se muestra en el diagrama inferior de la izquierda .

El segundo cable suministrado es una integración del sistema de cable sin terminación . Esto tiene el mismo pin-outs como el primer cable, pero se deja sin terminar - ( con el conector Hirose no conectado) por lo que el usuario puede conectar la cámara a otro equipo en un avión tripulado o no tripulado (por ejemplo , piloto automático, sistema de GPS o transmisor de video ) .

Nota:
El cuadro de gatillo / interruptor externo que viene con el ADC Micro (y el ADC Snap ) tiene el conector plano de 15 pines Hirose y un 12 " mazo de cables desagregado para conectar la caja de la cámara. El cable de utilidad es el sin terminación 6 " alambres de la longitud a 15 pin conector plano que se utiliza para interconectar señales de potencia y de control externo a la cámara Micro ADC o Snap cuando no está conectada la caja de interruptores .

El Mini MCA y ADC aire utilizan el conector hembra Hirose circular en la cámara y un paquete / blindado Cable de 6 pies con conectores Hirose macho en cada extremo para conectar la caja de interruptores de las cámaras.

El pin 15 en el conector circular Hirose de 15 pin conector plano Hirose es una opción para la Micro para que los usuarios pueden utilizar las Micro cables Mini / aire o caja de control de activación / switch.

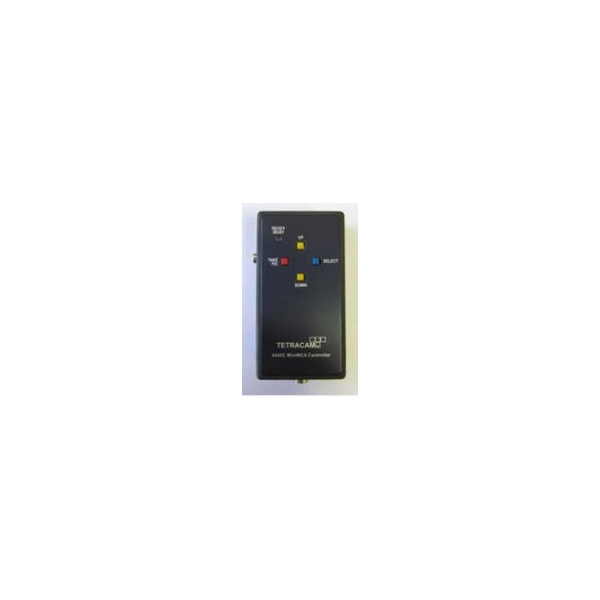

Prueba y Control Conjunto de la caja

La prueba de ADC Micro y Control Conjunto de la caja (a la derecha ) se incluye con cada sistema ADC Micro. Contiene botones que permiten al usuario desplazarse manualmente hacia arriba y abajo a través de los menús del sistema , recogen una selección o tomar una foto . A través de su conector de 15 pines multi -I / O , este cuadro también se puede utilizar para interconectar la cámara con la transmisión RS232 y recibir líneas de un receptor GPS opcional con el fin de determinar las coordenadas GPS en tiempo de captura de imagen . La caja también puede ser utilizado para interconectar NTSC o PAL señal de vídeo de salida de la cámara a un monitor externo .



Cámara Disparo Opciones

El ADC Micro puede ser desencadenada por varios medios dependiendo de la preferencia del usuario . Estos incluyen:

On- disparador de cámara : El ADC Micro posee un botón de toma del pic de la propia cámara que al pulsarlo activa la cámara

Auto - temporizador : El ADC Micro puede configurarse para capturar imágenes de forma continua a intervalos especificados por el usuario a través de menús del sistema de la cámara. Pulse el disparo del obturador o activar el sistema a través de uno de los siguientes métodos para comenzar a capturar imágenes continuamente . Pulse el disparo del obturador o desencadenar la cámara de nuevo para detener la captura continua de imágenes . Siempre dejar de capturar imágenes de forma continua con la tecla On - disparador de cámara o por medio de un comando de disparo antes de encender el sistema. La interrupción de la alimentación durante la captura continua de imágenes puede dañar la ADC Micro.

Remoto disparador : El ADC Micro está incluido Caja Controller permite a los usuarios activar manualmente la cámara al presionar un botón en el momento deseado .

Externo Disparo en UAV : Se utiliza con un UAV , circuitos UAV puede ser parcheado a través de su Sistema de Integración de cable terminado en la ONU ( que se incluye con el sistema) para entregar una orden PIC bajo cierto lleve a los ADC Micro por Pin 5 .

RS- 232 Activación: La cámara puede ser comandado para disparar al recibir un comando <ESC> T a través de la conexión RS232 del ADC / MCA Box. Debido a los retrasos en el titular de una interfaz serie, la conexión RS232 es más comúnmente utilizado para transferir la posición coordenadas GPS a la cámara a la cámara el tiempo de disparo. Cuando la cámara está conectada a un receptor GPS a través de su integración Cable System , la cámara graba las coordenadas de la ubicación en la que se captura cada imagen en su archivo de registro al recibir ninguna orden de disparo de la cámara.

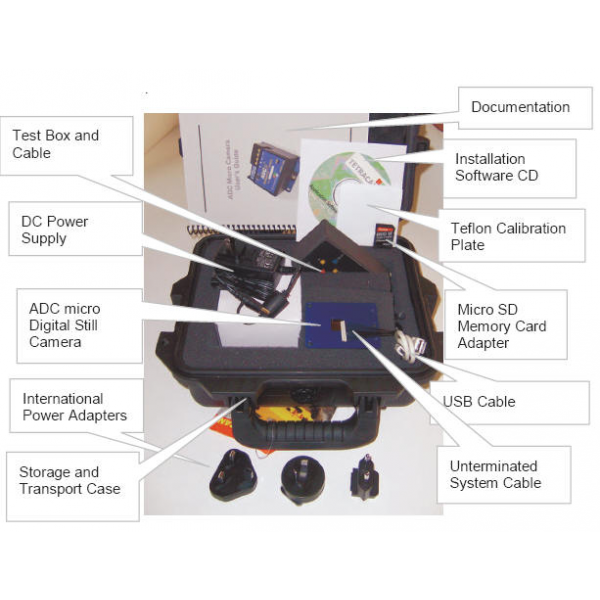

Contenidos del sistema estándar


Realizar sistema incluye :

Cámara digital ADC Micro Agrícola
CDROM con el software de instalación y documentación
Manual de Productos y accesorios Documentación
Cable de interconexión USB
Tarjeta de memoria Micro SD
Micro SD Lector de USB / Adaptador
DC Fuente de alimentación con adaptadores internacionales
Placa Blanca teflón Calibración (AKA Calibración etiqueta o el Software de Calibración del azulejo )
Prueba y caja de control de montaje y cable
Sistema terminado - Un cable de Integración
Hardened almacenamiento de plástico y la caja de transporte

Disponibilidad típico:

2 a 3 semanas ( aunque los tiempos de respuesta más rápidos son
menudo posible ) . Por favor, póngase en contacto con nosotros para obtener más información sobre las opciones de configuración , precios y disponibilidad.
Opciones más adquiridos con este producto :

Sistema de navegación GPS FirePoint ™
Servicio de Calibración de la cámara Tetracam ( $ 250.00 USD)

Adicional ADC Micro Información de referencia




ADC Micro Users Manual


ADC Micro CAD Drawings (pdf format)



ADC Micro CAD Drawings (IGES format)



ADC Micro CAD Drawings (Solidworks format)



ADC Micro Latest Firmware Download


Notas: El paquete de firmware anterior se subió la cremallera para la descarga eficiente . El archivo contiene la última versión del firmware para el micro ADC. El código adjunto (versión 248 ) ha mejorado en Guardar Imagen veces ( menos de 3 segundos). La actualización a este nivel de firmware tiene el siguiente estado: Crítica Importante Opcional útil .

Para cargar este software , por favor siga los siguientes pasos:

1 ) Descarga el archivo zip a su ordenador haciendo clic derecho sobre el número de versión de color rojo arriba
2 ) Descomprimir el archivo . El archivo Léame muestra cada versión del firmware y el problema que aborda.
3 ) Cargue el firmware ( image.bin o RIMAGE.BIN ) que sea apropiada para su sistema:
Por solicitudes de los clientes , este código permite vídeo a estar opcionalmente invertida para permitir el montaje de la cámara en una posición invertida . La versión en video invertido del código se incluye en el paquete , y se nombra rimage246.bin . El código ha sido modificado de manera que a partir de ahora las cámaras configuradas con vídeo invertida buscarán RIMAGE.BIN , y la cámara estándar buscará image.bin ; Sin embargo , la transición de V245 o un código de firmware anterior a V246 con una cámara en ejecución invertido la dirección del vídeo , el código debe ser renombrado a image.bin . Este mismo procedimiento se debe utilizar para convertir una cámara normal de vídeo invertida . Cámaras de video invertido con V246 o temprano, se pueden volver a la configuración normal, cambiando el nombre de un archivo image.bin a RIMAGE.BIN por lo que será reconocida y procesada .
4 ) para cargar el firmware en la cámara de su ordenador , consulte el Manual del usuario para el procedimiento de carga estándar.
