ADC Lite

Descripción rápida

ADC peso leve Ideal para Aeronaves

Más detalles

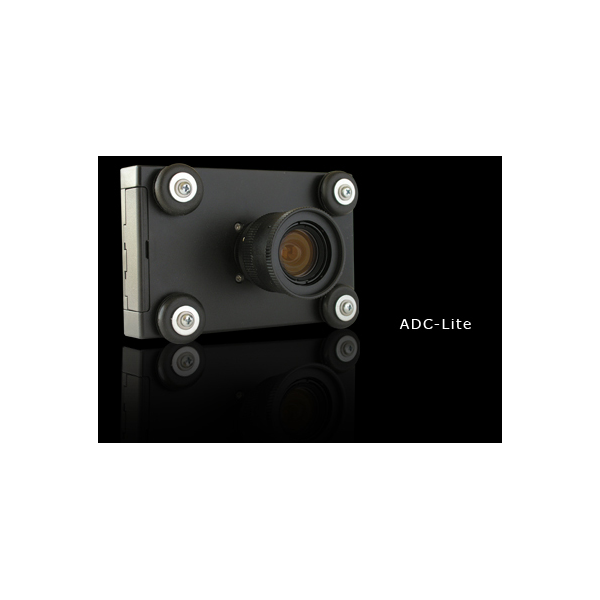

El ADC Lite es una versión ligera (7 onzas) de nuestra ADC cámara de aire . Peso ligero de este modelo califica como una solución ideal para aplicaciones en las que el peso es un factor crítico (por ejemplo, a bordo de la pequeña carga de transporte de vehículos aéreos no tripulados ) . El ADC Lite contiene un único sensor de 3,2 megapíxeles optimizado para la captura de las longitudes de onda de luz visible más de 520 nm y longitudes de onda del infrarrojo cercano hasta 920 nm. La cámara y el software que lo acompaña , PixelWrench2 , son ideales para la captura y procesamiento de imágenes multiespectrales de los cultivos y los bosques y el estudio de una variedad de ecosistemas .

PixelWrench2 proporciona un procesamiento de color de los archivos RAW y Tetracam DCM y complejas herramientas de procesamiento por lotes , la capacidad de extraer una variedad de índices de vegetación y un completo conjunto de herramientas de edición de imágenes . Consulte nuestra Crop multiespectrales y base de datos de aplicación o Lecturas seleccionadas para la descripción de ejemplos de aplicaciones .

Sistemas Tanto el ADC y ADC Lite Micro están diseñados específicamente para ser transportado por vehículos aéreos no tripulados. Para una comparación detallada entre los sistemas de ADC ADC Micro Lite y , por favor haga clic aquí .



Campo de visión ( FOV) del ADC Lite se presenta en un formato de 4:3. Cuando a bordo de un avión tripulado o no tripulado , el campo de visión aumenta a medida que el nivel por encima del suelo ( AGL ) que aumenta la altitud . A medida que la altitud aumenta , la capacidad de la cámara para resolver detalles individuales en el suelo disminuye. Con su lente estándar de 8,0 mm , cuando vuela a una altitud de 400 metros sobre el nivel del suelo , esta cámara crea una imagen lo suficientemente grande como para capturar 1,85 hectáreas con una resolución de menos de dos centímetros por píxel en un solo tiro !

ADC Lite (con 8,0 mm de la lente )
Resolución Ground & FOV Ejemplos


Parámetros del sensor y la lente
Distancias a
( Altura sobre el nivel del suelo en metros)
Resolución de tierra
en mm por píxel
FOV
( ancho x alto)
en metros
Los valores que se muestran a la derecha se derivaron del FOV (campo visual ) Calculadora óptica contenida en el software PixelWrench2 de Tetracam (incluido con la cámara ) con los valores actuales de la cámara se muestra a continuación :



Controles del sistema y conexiones

ADC Lite control
El ADC Lite está diseñado para maximizar la resistencia de los pequeños sistemas de aeronaves no tripuladas . En consecuencia , el sistema omite la pantalla de cristal líquido de parte trasera y las baterías en la cámara de la ADC . El control del usuario del ADC Lite se lleva a cabo a través de menús jerárquicos del sistema como el que se muestra a la izquierda . Estos son accesibles a través del software del sistema ( PixelWrench2 ) que se ejecuta en un ordenador con Windows conectado a la cámara a través de su interfaz USB. Los menús del sistema los usuarios se presentan con una serie de opciones de configuración. Desplazarse a través y seleccionar estos configura la cámara. El botón de sangría encima de la ADC Lite actúa como un disparador para la cámara.

ADC Lite (con 8,0 mm de la lente )
Resolución Ground & FOV Ejemplos


Parámetros del sensor y la lente
Distancias a
( Altura sobre el nivel del suelo en metros)
Resolución de tierra
en mm por píxel
FOV
( ancho x alto)
en metros
Los valores que se muestran a la derecha se derivaron del FOV (campo visual ) Calculadora óptica contenida en el software PixelWrench2 de Tetracam (incluido con la cámara ) con los valores actuales de la cámara se muestra a continuación :


Conexiones ADC Lite

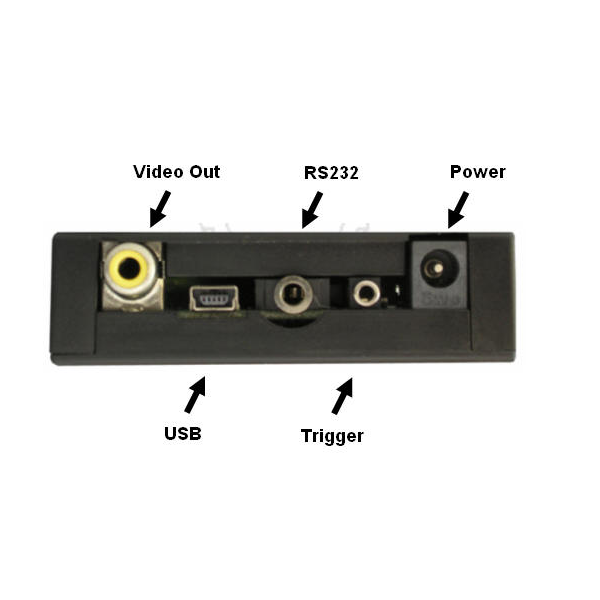

El conector USB de ADC Lite se encuentra en el lado de la unidad . A su izquierda , la cámara contiene un conector de salida de vídeo . Esto puede ser usado para los menús del sistema de salida , punto de vista y el estado actual de la cámara o las imágenes captadas a un receptor remoto a través de un cable o telemetría. La cámara contiene un enlace RS232 que puede conectarse ot un receptor GPS para capturar el GPS precisa las coordenadas en el instante exacto en que se captura una imagen . Por último , la cámara contiene un conector de disparador externo. Un disparador de cable externo ( sin terminar - en un extremo) se proporciona con el sistema para activar remotamente la cámara para capturar imágenes. Cierre de la conexión entre el anillo y la punta del cable suministrado hace que la cámara para disparar ( típica referencia de activación externa CIRCUITO para más detalles) . El ADC Lite también puede ser activado en una variedad de otras maneras - ver más abajo . El ADC Lite obtiene toda su energía de una fuente de alimentación externa de 12 V CC suministrado con la unidad . Un cable de alimentación externa sin terminar también se suministra si la energía es suministrada desde un vehículo aéreo no tripulado . Echa un vistazo a el manual de usuario a continuación las descripciones precisas de todos los controles y conexiones ADC Lite .

Contenidos del sistema estándar


Realizar sistema incluye :


ADC Lite Cámara
Tarjeta de memoria de 2GB CF
8,0 mm " C" montar lente
Robusto Case Pelican Llevar
12 VDC fuente de alimentación externa
Cable de alimentación externa ( sin terminar - en un extremo)
Cable disparador externo ( sin terminar - en un extremo)
cable USB
Placa Blanca teflón Calibración (AKA Calibración etiqueta o el Software de Calibración del azulejo )
CD del sistema con el software PixelWrench2 ( PW2 )
( Consulte el contenido del CD adicionales a la derecha)


Disponibilidad típico:

2 a 3 semanas ( aunque los tiempos de respuesta más rápidos son a menudo posible) . Por favor, póngase en contacto con nosotros para obtener más información sobre las opciones de configuración , precios y disponibilidad.

Opciones más adquiridos con este producto :

Sistema de navegación GPS FirePoint ™
Servicio de Calibración de la cámara Tetracam ( $ 250.00 USD)



Características y especificaciones


 Características Especificaciones

Alta resolución y precisión espectral precisa
Operación y control simple
Bandas de rojo, verde y NIR ( aproximar
TM2, TM3 y TM4 ) proporcionan la información necesaria para la extracción de NDVI , SAVI , la segmentación del pabellón y
Relaciones NIR / verde
Ultra ligero ( 7 oz ) compuesta vivienda ideal para UAV o aplicaciones críticos de peso
Características de la energía y de visualización remota para optimizar
colocación en los vehículos a distancia
Salida de vídeo en formato PAL o NTSC
GPS- registro de imágenes capturadas con receptor externo
Ópticas intercambiables de usuario
El opcional waypoint SensorLINK GPS activación aplicación permite a la cámara de disparo en waypoints predefinidos
Utiliza tarjetas de memoria Compact Flash estándar ( standard = 2 GB opcional = hasta 256 GB)
Software de edición de imágenes PixelWrench2 potente con herramientas específicas para imágenes multiespectrales y cámaras Tetracam (ver Tetracam Aplicación Descripción general del software para obtener más detalles )
Cámara Múltiple Disparo Métodos

Shutter Release : Un pequeño botón de la cima de la ADC Lite puede estar deprimido con un bolígrafo o un dispositivo similar . El botón actúa como un disparador para la cámara.

Auto - temporizador : El ADC Lite puede configurarse para capturar imágenes de forma continua a intervalos especificados por el usuario a través de menús del sistema de la cámara. Pulse el disparo del obturador o desencadenar la cámara a través de uno de los siguientes métodos para comenzar a capturar imágenes continuamente . Pulse el disparo del obturador o desencadenar la cámara de nuevo para detener la captura continua de imágenes . Siempre dejar de capturar imágenes continuamente presionando el disparo del obturador o por medio de un comando de disparo antes de encender la cámara. La interrupción de la alimentación durante la captura continua de imágenes puede dañar la cámara.

Disparo externo remoto: Cierre de la conexión entre el anillo y la punta en el cable disparador externo incluido hace que la cámara para disparar ( típica referencia de activación externa CIRCUITO para más detalles) .

Computer Activación: La cámara puede ser activada a través de su interfaz USB. Software GetShot opcional permite la activación a distancia bajo el mando de una computadora conectada . Waypoint activación aplicación SensorLINK GPS opcional permite la cámara de activación en caso de waypoints predefinidos - un método popular usado en los aviones tripulados .

RS -232 Activación: La cámara puede ser comandado para disparar al recibir un comando <ESC> T a través de su interfaz serial RS232. Debido a los retrasos en el titular de un enlace serie , el enlace RS232 es más comúnmente utilizado para transferir la posición coordenadas GPS a la cámara a la cámara el tiempo de disparo. Cuando la cámara está conectada a un receptor GPS a través de su conexión RS232 , la cámara graba las coordenadas de la ubicación en la que se captura cada imagen en su archivo de registro al recibir ninguna orden de disparo de la cámara.

Bajo nivel de ruido del sensor de imagen superior



Sensor CMOS de 3,2 megapíxeles ( 2.048 x 1.536 píxeles)

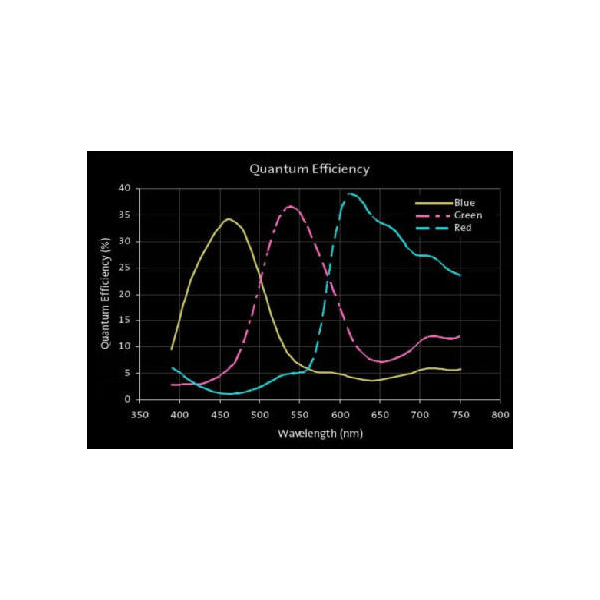

Verde, Rojo y sensibilidad NIR con bandas aproximadamente iguales a TM2, TM3 y TM4 .


Almacenamiento de imágenes para Compact Flash de 10 bits sin pérdidas Tetracam DCM , 8 bits RAW y 10 bits formatos RAW .


Lente del CS del cuerpo de la cámara del sistema de montaje con adaptador de montura C es compatible con miles de lentes disponibles .


La cámara se suministra con una lente de 8,0 mm
4.5 opcionales - lentes de 12 mm de distancia focal variable pueden ser sustituidos


Único miembro de la familia ADC carente conector multi -I / O


Captura de imagen Capacidad:
Hasta ~ 3 MB por imagen (formato DCM) , limitado sólo por el tamaño de la tarjeta CF.

Máximo de Captura de Imagen : aproximadamente 1.0 a 7.5 segundos entre imágenes consecutivas dependiendo de formato y la resolución seleccionada imagen - Ver tablas de intervalos

Entradas:
+ 9 VDC to + 12 VDC ( 300 mA) Centro positivo
RS -232 dedicados a capturar de las sentencias NMEA GPS.
disparo externo

Consumo de energía
Dos vatios nominales


Salidas:
En tiempo real de vídeo NTSC o PAL para las operaciones del visor y de menú.


Interfaz de datos :
USB 1.1

Dimensiones:
4,5 pulgadas x 3,0 pulgadas x 0.87 pulgadas ( 114 mm x 77 mm x 22 mm ) sin la lente 8,0 mm .
4,5 pulgadas x 3,0 pulgadas x 2.38 pulgadas ( 114 mm x 77 mm x 60.5 mm ) con lente de 8,0 mm . (Ver enlace a dibujos de abajo )

peso
200 g . (7,0 oz.)

Monte :
4 Shoc

Download the ADC-Lite Brochure (2.47 MB - pdf)

Download the ADC FAQ (29kb)

Download the ADC Optrex/Aptina Addendum 3/1/12

(Updated image sensor and other technical details different from current manual)

Download the ADC Lite CAD Drawings (pdf format)



Download the ADC Lite CAD Drawings (IGES format)



Download the ADC Lite CAD Drawings (Solidworks format)


ADC - Users Manual (1.04 MB - pdf)

Note: Each system in the ADC family shares a common Users Manual.



Tetracam Warranty Card
