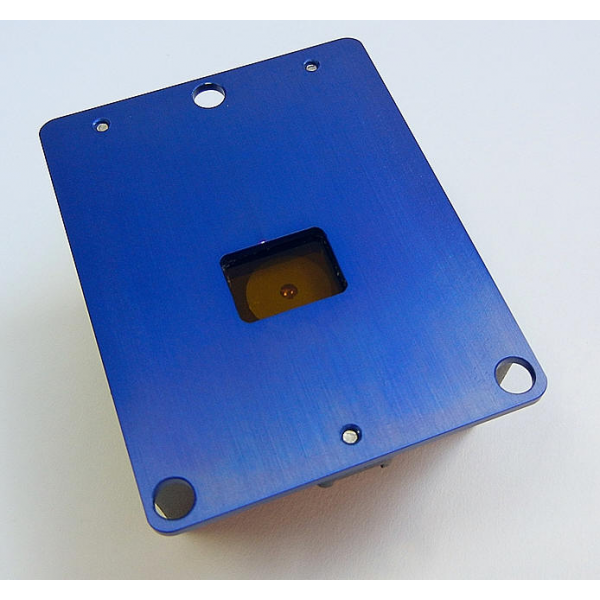

ADC Snap

A ADC pressão está alojado no mesmo pacote que a ADC Micro. Ele tem o mesmo peso, consumo de energia e conexões de interface como o ADC Micro. Grande diferença da câmera é que ele usa um sensor de 1.3 MPEL eletrônica mundial estalo (1280 x 1024Pixels ) . Ao contrário dos sistemas anteriores ADC , o ADC pressão expõe toda a imagem no mesmo instante no tempo. Por esta razão, este sistema não tiver problemas de obturador de rolamento . Tempo de exposição do ADC Snap é tão rápido que os engenheiros em nossos laboratórios de usar esta câmera para capturar fotos de pás do ventilador em suas mesas stop- ação. Essas câmeras de ação parada operar em velocidades comparáveis às câmeras de visão de máquina industrial.
O sensor CMOS no snap ADC não usa um " rolling shutter " como fazem os sensores CMOS em outras câmeras da linha ADC . Em vez disso, ele usa um obturador " estalo " eletrônico global. Ele também tem muito maiores pixels e melhor resposta NIR . Isso significa que o snap ADC não tem distorção de movimento nas imagens capturadas , e que a sua " tempos de exposição são curtos o suficiente para eliminar o movimento indefinição na imagem também. Na prática, isso significa que as imagens de encaixe ADC pode ser tomado em altitudes mais baixas e / ou velocidades mais elevadas do que as outras câmeras na família ADC . A câmera ADC Snap é ideal para o uso com UAVs rápidos ou voando baixo , aeronaves de asa fixa especialmente suscetíveis a inclinação, rotação ou guinada problemas. Isso também significa que as imagens serão mais fáceis de tempo com vários pacotes de software de construção de mosaico. A implementação do obturador eletrônico global no sensor de pressão ADC produz imagens cruas (imagens que vêm diretamente do sensor ) que não tiveram o ruído atual escuro removido. Isto é feito mais tarde , quando as imagens são transferidas para um computador hospedeiro .

 A ordem dos pixels em imagens cruas também está embaralhada , do ponto de vista do sensor convencional , e os pixels são reordenadas quando transferido para o host também. Por esta razão, as imagens captadas pela câmera ADC pressão têm diferentes extensões de arquivo que os do resto da família ADC . A ordem de pixel incomum resulta no aparecimento de linhas verticais na imagem não processada crua. Isso ocorre porque os pixels vermelhos , verdes , e NIR são agrupadas em colunas de quatro . Como a resposta dos três filtros de cor é um pouco diferente , os pixels verdes parecem mais brilhantes , enquanto pixels vermelhos e azuis são mais escuras .

A imagem que é captada no sensor ADC pressão é feito de 1280 x 1024 pixels (1.3 MPEL ) . As imagens são armazenadas junto com metadados, como coordenadas de GPS e / ou informações de atitude ( inclinação, rotação e guinada ) que é enviado para o sistema através de interface serial do ADC pressão ( ver I / O conexões descritas abaixo). Metadados ajuda os usuários a estabelecer a localização do solo de cada imagem.

Memória SD de A ADC Snap é facilmente acessível pelo usuário. Após as missões são concluídas , os usuários remover a memória Micro SD da câmera e transferir seu conteúdo para um computador host equipado com PixelWrench2 , o software incluído com todos os sistemas Tetracam .

PixelWrench2 fornece processamento de cor de Tetracam RAW e arquivos DCM , ferramentas de processamento em lote complexas, um conjunto abrangente de ferramentas de edição de imagem ea capacidade de extrair vários índices de vegetação , como o NDVI das imagens capturadas.

Além de indicar o estresse da planta, os índices de vegetação NDVI , como permitir que os usuários deduzir informações como a biomassa , a concentração de clorofila nas folhas, a produtividade da planta e cobertura vegetal fracionada , bem como prever o rendimento das culturas . Consulte Notas de Aplicação do Sistema de descrições de exemplos de aplicações .


A ADC pressão está alojado no mesmo pacote que a ADC Micro. Ele tem o mesmo peso, consumo de energia e conexões de interface como o ADC Micro. Grande diferença da câmera é que ele usa um sensor de 1.3 MPEL eletrônica mundial estalo (1280 x 1024Pixels ) . Ao contrário dos sistemas anteriores ADC , o ADC pressão expõe toda a imagem no mesmo instante no tempo. Por esta razão, este sistema não tiver problemas de obturador de rolamento . Tempo de exposição do ADC Snap é tão rápido que os engenheiros em nossos laboratórios de usar esta câmera para capturar fotos de pás do ventilador em suas mesas stop- ação. Essas câmeras de ação parada operar em velocidades comparáveis às câmeras de visão de máquina industrial.
O sensor CMOS no snap ADC não usa um " rolling shutter " como fazem os sensores CMOS em outras câmeras da linha ADC . Em vez disso, ele usa um obturador " estalo " eletrônico global. Ele também tem muito maiores pixels e melhor resposta NIR . Isso significa que o snap ADC não tem distorção de movimento nas imagens capturadas , e que a sua " tempos de exposição são curtos o suficiente para eliminar o movimento indefinição na imagem também. Na prática, isso significa que as imagens de encaixe ADC pode ser tomado em altitudes mais baixas e / ou velocidades mais elevadas do que as outras câmeras na família ADC . A câmera ADC Snap é ideal para o uso com UAVs rápidos ou voando baixo , aeronaves de asa fixa especialmente suscetíveis a inclinação, rotação ou guinada problemas. Isso também significa que as imagens serão mais fáceis de tempo com vários pacotes de software de construção de mosaico. A implementação do obturador eletrônico global no sensor de pressão ADC produz imagens cruas (imagens que vêm diretamente do sensor ) que não tiveram o ruído atual escuro removido. Isto é feito mais tarde , quando as imagens são transferidas para um computador hospedeiro .

Com 2GB de armazenamento padrão ( expansível para 16 GB), processamento rápido paralelo , ultra- baixo consumo de energia e configuração organizado pelo menu simples e de controle, a ADC pressão contém um sensor de 1.3 mega -pixel otimizado para captura de comprimentos de onda de luz visível mais de 520 comprimentos de onda nm e infravermelho próximo até 920 nm .

A ADC Snap e seu software de acompanhamento, PixelWrench2 , são ideais para a captura e análise de imagens multi- espectrais de culturas , florestas e outros ecossistemas. A ADC Micro possui uma alta qualidade 8,43 milímetros lente. A lente focaliza a luz que entra na câmera para multi- espectral sensor de imagem pressão do obturador do sistema.

Três filtros no topo do limite do sensor da radiação que entra nele para faixas de verde, vermelho e infravermelho próximo radiação equivalente a Landsat Thematic Mapper bandas TM2 , TM3 e TM4 . Essas bandas são a base para a "falsa cor" imagens compostas padrão que se tornaram associados com imagens multi- espectral . Eles oferecem excelentes sinais de alerta precoce de estresse das plantas e sua utilização como indicadores de outras condições da planta e do solo específicas tem sido documentados pelos cientistas há décadas.

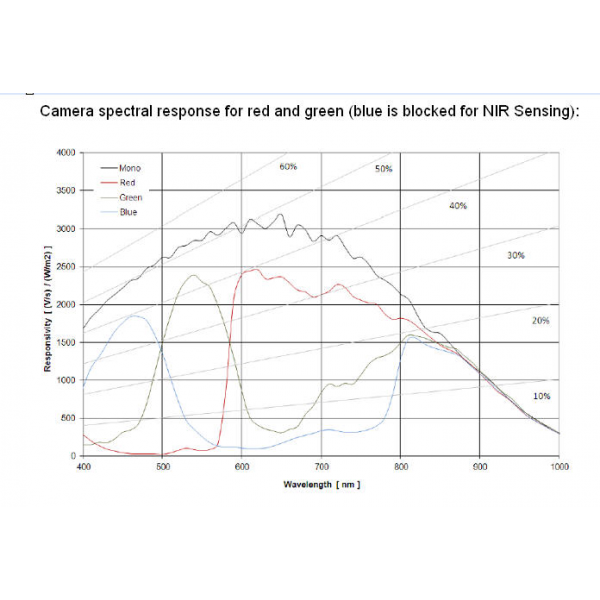

O gráfico superior mostra a resposta do sensor para diferentes bandas de luz através dos filtros vermelhos , verdes e azuis . Um filtro de vidro absorvente azul é utilizado para eliminar a sensibilidade azul , e os pixels azuis no sensor são utilizados para medir NIR ( Curva amarelo ) . A imagem é então processada em Pixelwrench2 para subtrair o NIR medidos a partir das faixas azuis e vermelhas para produzir a imagem Red / Blue / NIR finais

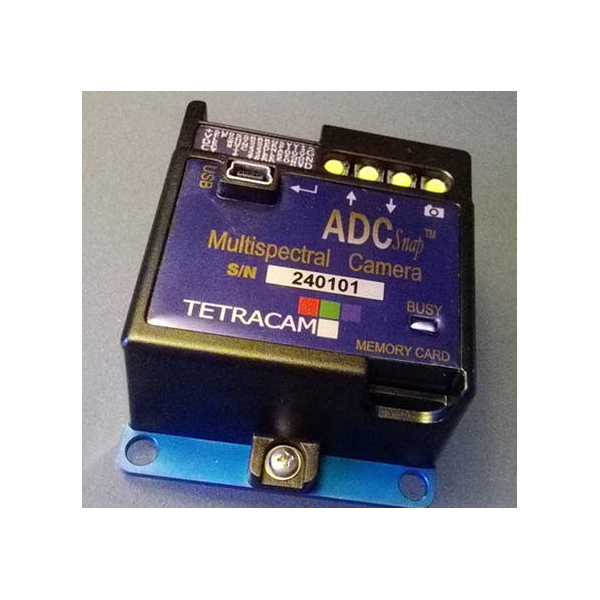

ADC pressão (com 8,43 milímetros Lens )
Resolução Terra & FOV Exemplos

A ADC pressão permite que os usuários para coletar informações sobre a vegetação em comprimentos de onda monitorados tradicionalmente por satélites. Apenas , voando em aeronaves tripuladas ou não tripuladas , os dados recolhidos pelo ADC pressão é capturado em momentos completamente determinados pelo usuário , independente de latência satélite, un- obscurecida pela cobertura de nuvens e em imagens que mostram consideravelmente mais detalhes do que as imagens capturadas a partir do espaço ( ou seja , com resoluções medidas em milímetros por pixel em vez de metros por pixel) .

Campo de visão ( FOV) de A ADC pressão é apresentado em um formato de 4:3. O ângulo de visão horizontal do sistema é de 37,67 graus . O ângulo de visão vertical é 28,75 graus. Quando transportado em uma aeronave tripulada ou não-tripulada , o campo de visão aumenta à medida que o nível do solo acima ( AGL ) altitude aumenta .

Como o AGL aumenta , a capacidade da câmera para captar os detalhes individuais no chão diminui. Com sua lente 8,43 milímetros standard, quando voou em altitude de 400 pés ( 122 metros) acima do nível do solo , esta câmera cria uma imagem grande o suficiente para capturar uma área medindo 95 metros de largura por 71 metros de altura com uma resolução de menos de dois centímetros ( 46,3 milímetros ) por pixel em um único tiro .

Abaixo está uma tabela que mostra a resolução chão e campo de visão para imagens recolhidas em várias altitudes acima do solo . PixelWrench2 contém uma calculadora Optical FOV que permite a determinação de campo de visão e resolução terreno para qualquer altitude especificado pelo usuário do sistema. Para a operação no campo, este utilitário também está disponível como um aplicativo gratuito que funciona em telefones celulares Android. Para obter informações sobre este aplicativo , clique aqui.

Controles do sistema , Indicadores e Conexões

ADC snap interconexão Pinos

O ADC pressão contém pinos de interligação marcados no topo do painel frontal . Estes conectar à Un -terminado Integração cabo do sistema e para a ADC pressão Test and Assembly caixa de controle e cabos , os quais são fornecidos com o sistema. A Integração do Sistema Cabo Un -terminado pode ser usado para conectar a câmera a dispositivos externos de uma aeronave tripulada ou não-tripulada , como um piloto automático, GPS ou transmissor de vídeo.


Pin 15 GND - terra do sistema
Pin 14 +3 VOUT - 3,3 Volts de energia acessório
Pino 13 VIDGND - referência de terra vídeo
Pin 12 VIDEO - NTSC ou PAL Vídeo sinalizar para fora. O formato de vídeo é controlada pelo arquivo Settings.txt . Cabos coaxiais de vídeo deve ser usado para a conexão de dispositivos de vídeo.
Pino 11 SPARE - entrada livre .
Pino 10 GRNLED - PRONTO
Pino 9 REDLED - OCUPADO
Pino 8 RS232RX (GPS IN)
Pino 7 RS232TX - Saída Serial
Pino 6 SYNC - GPS sincronização pino de entrada do evento
Pino 5 SHUTTER - Terra para tirar uma foto
Pino 4 DOWN - Zoom visualização ao vivo para 01:01
Pino 3 UP - Menu Control Un- implementado Pin
Pin 2 SELECT - Menu Control Un- implementado Pin
Pin 1 + VDC - 5 Volt para 15 Volt pino de alimentação de entrada

Cabo opcional com Hirose Connector

 ADC snap Controles e Indicadores
O controle do usuário da ADC pressão é realizado através de menus do sistema hierárquico , como a mostrada abaixo . Os menus do sistema apresentar aos usuários uma série de opções de configuração . Percorrer e selecionar esses configura a câmera .

Os menus do sistema são visíveis através de um monitor de vídeo (fornecido pelo usuário ) interligados pela ADC pressão Test and Assembly caixa de controle descrito abaixo.

Os menus podem ser navegado por meio de botões visíveis na parte superior da câmara . Vista esquerda para a direita , estes permitem que você vá para cima, para baixo ou para escolher uma seleção de menu específico. Um botão adicional no lado direito do painel permite-lhe tirar uma fotografia.

À esquerda destes botões , o ADC pressão contém um conector USB. Menus do sistema pode ser acessado através do software de sistema ( PixelWrench2 ) rodando em um computador com Windows conectado à ADC através de sua interface USB.

Confira o Manual do Usuário ADC pressão para descrições precisas dos menus do sistema .

O ADC pressão contém um indicador de ocupado na parte superior da câmara . O indicador permanece vermelho quando a câmera está ocupado processando uma imagem capturada . O indicador acende verde quando a câmera está pronta para capturar uma nova imagem .

Micro SD Card do sistema é inserido na parte inferior do painel de rosto da câmera. O cartão é removido da ADC pressão para transferir imagens para um computador para processamento. Este cartão pode ser inserido directamente num computador que aceita tais cartões ou pode ser ligado a um computador através de um adaptador USB / SD Micro fornecido com a câmara .

ADC pressão Cabeamento

wo cabos de acasalamento são fornecidos com a câmera. O primeiro é fornecido para fins de teste e configuração. Ele usa o poder comum , vídeo e plugues de série para facilitar a conexão com o ADC pressão Test and Assembly caixa de controle descrito abaixo.

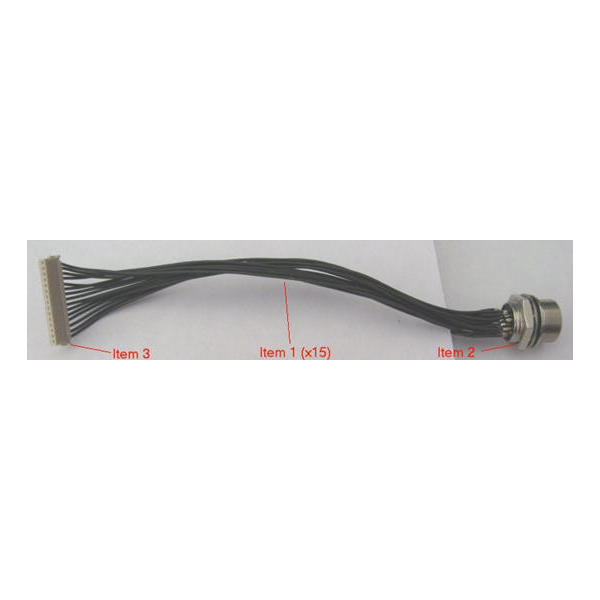

Item 3 na foto no canto superior esquerdo é o conector de acoplamento para a ADC pressão . Os fios (item 1) são cerca de 3 centímetros de comprimento, e realizar as conexões com o conector redondo Hirose anteparo , Item 2. Os pinos no mapa conector ADC pressão ao conector Hirose , como mostrado no diagrama de baixo à esquerda .

O segundo cabo fornecido é um Sistema de Integração Cable terminada em un . Isto tem o mesmo PIN -outs como o primeiro cabo, mas é deixado un- terminadas, o usuário pode conectar a câmera a outro equipamento em uma aeronave tripulada ou não-tripulado (por exemplo, piloto automático , sistema de GPS ou transmissor de vídeo ) .

Nota :
A caixa externa gatilho / switch que vem com o ADC Micro ( ea ADC pressão ) tem o conector de 15 pinos plana Hirose e um 12 " arnês desagregado fio para conectar-se a caixa para a câmera . O cabo de utilidade é a de terminação un 6" fios de comprimento e 15 pinos plana usado como interface para sinais de potência e de controle externo à câmara ADC Micro ou pressão quando a caixa de interruptor não está conectado .

O Mini MCA e ADC Air use o conector fêmea Hirose circular na câmera e um pacote / blindado 6 ' cabo com conectores Hirose masculinos em cada extremidade para conectar a caixa de mudança para as câmeras.

A de 15 pinos ao conector circular Hirose a 15 conector plano pino Hirose é uma opção para o Micro para que os usuários Micro pode utilizar os cabos Mini / ar ou caixa de controle de disparo / switch.

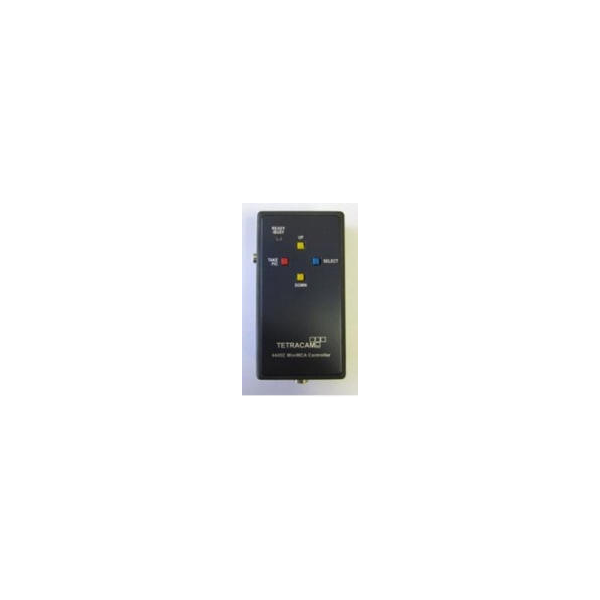

Teste e Montagem Caixa de Controle
A ADC pressão Teste e Montagem Caixa de Controle ( mostrado à direita) está incluído com cada sistema ADC pressão . Esta contém botões que permitem ao usuário rolar manualmente para cima e para baixo através de menus do sistema , escolher uma seleção ou tirar uma foto. Via seu conector de 15 pinos Multi- I / O, esta caixa pode também ser usado para interligar a câmara com a transmissão RS232 e receber linhas de um receptor de GPS opcional , a fim de determinar as coordenadas GPS em tempo imagem de captura. A caixa também pode ser usado para interligar NTSC ou PAL saída de sinal de vídeo da câmera para um monitor externo.

Camera Disparo Opções

O ADC de pressão pode ser desencadeada por diversos meios , dependendo da preferência do utilizador . Estes incluem:

On- obturador da câmera: A ADC pressão possui um botão Pic assumir a própria câmera que, quando pressionado aciona a câmera

Auto -Timer : A ADC pressão pode ser configurado para capturar continuamente em intervalos especificados pelo usuário através de menus do sistema da câmera imagens. Pressione o obturador ou acionar o sistema através de um dos métodos a seguir para começar a capturar imagens de forma contínua . Pressione o obturador ou acionar a câmera novamente para parar a captura contínua de imagens. Sempre parar a captura de imagens continuamente pressionando o On- obturador da câmera ou através de um comando de disparo antes de ligar o sistema. Interrupção de energia durante a captura contínua de imagens pode danificar o ADC pressão .

Obturador remoto : A ADC pressão do controlador incluído Box permite aos usuários para acionar manualmente a câmera pressionando um botão no momento desejado .

External Disparo de UAV : Usado em um UAV , circuitos UAV pode ser corrigido através de seu Sistema un terminada Integração cabo ( incluído com o sistema ) para entregar um comando de baixa verdade PIC levar para a ADC pressão via Pin 5 .

RS-232 Disparo : A câmera pode ser comandado para disparar ao receber um comando <ESC> T através da ligação RS232 sobre a ADC / MCA Caixa . Devido ao atraso histórico em uma interface serial , o link RS232 é mais comumente usado para transferir posição coordenadas GPS para a câmera na hora do disparador da câmera . Quando a câmera estiver conectada a um receptor de GPS através do seu Sistema de Integração Cable , a câmara grava as coordenadas do local em que cada imagem é capturada em seu arquivo de log após o recebimento de qualquer comando de disparo da câmera.

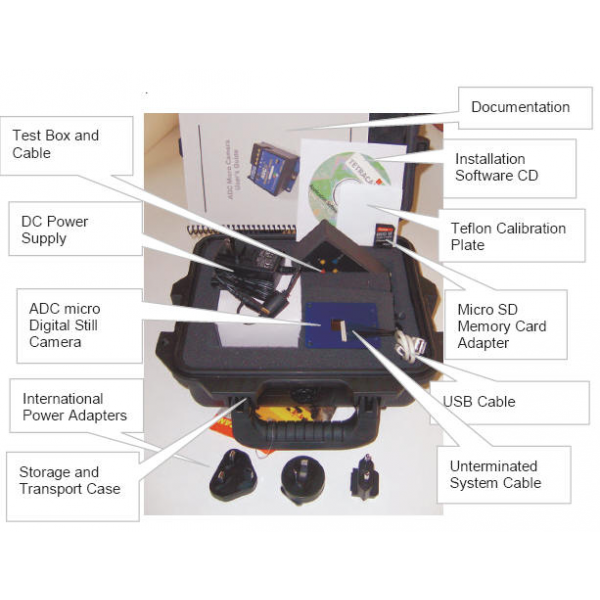

Conteúdo padrão do sistema


Conteúdos sistema inclui :

Câmera Digital ADC pressão Agrícola
CDROM com software de instalação e documentação
Manual do Produto e Documentação Acessório
Cabo de interconexão USB
Cartão de memória micro SD
Micro SD para USB Reader / adaptador
DC Power Supply com adaptadores internacionais
Calibração Teflon placa branca (Calibração AKA tag ou Software de Calibração Azulejo )
Montagem e teste de cabo e caixa de controle
Un -terminado Sistema de Integração Cable
Hardened plástico de armazenamento e transporte Caso

Disponibilidade típica :

2 a 3 semanas ( embora os tempos de resposta mais rápidos são
muitas vezes possível ) . Entre em contato conosco para mais informações sobre opções de configuração, preços e disponibilidade.
Opções comumente adquiridos com este produto:

FirePoint ™ Sistema de Navegação GPS
Tetracam Camera Serviço de Calibração ( 250,00 dólares USD)
