ADC Tetracam's LCD

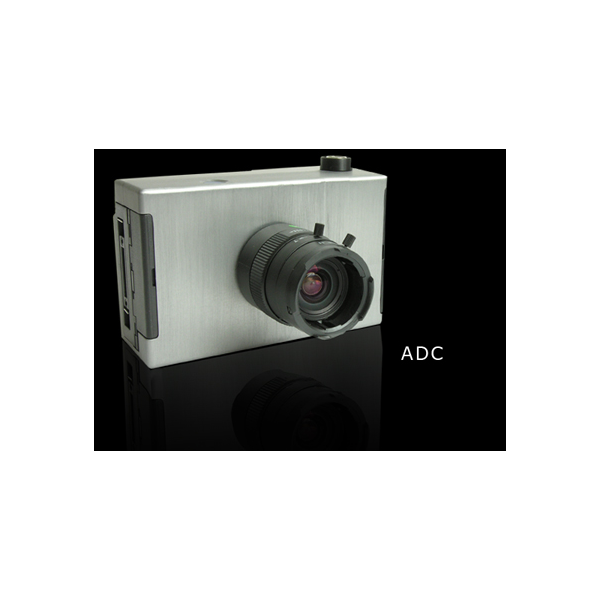

Câmera Digital Agrícola de Tetracam (ADC) estabelece o padrão para a imagem multi- espectral de dosséis de culturas e vegetação. A ADC possui sensação de uma câmera digital convencional , fornecendo capacidades de imagem multi- espectral incomparáveis .
A ADC contém um único sensor de precisão de 3.2 megapixels de imagem ( armazenar 2048 x 1536 pixels ) otimizada para capturar comprimentos de onda de luz visível mais do que 520nm e comprimentos de onda do infravermelho próximo até 920nm . O sensor de imagem é dividida em um mosaico de filtros ópticos pequenos . Cada filtro permite uma faixa vermelha , verde ou NIR separado de comprimentos de onda para passar , bloqueando outros. Estes são equivalentes a TM2 , TM3 e TM4 bandas Landsat.
PixelWrench2 , o software de processamento de imagem que acompanha a câmera , permite a extração de índices de vegetação padrão (como NDVI , SAVI , segmentação de copa e NIR / rácios de verde) a partir das imagens capturadas. Competindo com as imagens disponíveis a partir de satélites , o ADC oferece baixo custo de captura de imagem , a liberdade da cobertura de nuvens e da capacidade de obter facilmente imagens re -ocorrência para comparações em tempo hábil. Consulte a nossa colheita Multispectral e aplicação de banco de dados ou leituras selecionadas para descrições de exemplos de aplicações .

A ADC é GPS compatível e ideal para operações terrestres ou aéreos. Display de cristal líquido da unidade fornece ao usuário a capacidade de observar a imagem ao vivo , menus para uso portátil e cor paletizadas vegetação imagens indexadas . As mesmas imagens disponíveis no LCD podem ser enviadas para um receptor remoto .
Campo da ADC de visão ( FOV) é apresentado em um formato de 4:3. Quando transportado em uma aeronave tripulada ou não-tripulada , o campo de visão aumenta à medida que o nível do solo acima ( AGL ) altitude aumenta . Como o AGL aumenta , a capacidade da câmera para captar os detalhes individuais no chão diminui. Com sua lente 8,0 milímetros standard, quando voou em altitude de 400 metros acima do nível do solo , esta câmera cria uma imagem grande o suficiente para capturar 1,85 acres em uma resolução de menos de dois centímetros por pixel em um único tiro !

ADC (com 8,0 milímetros Lens )

Resolução Terra & FOV Exemplos

Sensor & Lens Parâmetros
objeto Distância
( Altitude acima do nível do chão em metros)
resolução do chão
em mm por pixel
FOV
(largura x altura)
em metros
Os valores mostrados à direita foram derivadas do FOV (Field of View ) calculadora Optical incluídas no software PixelWrench2 de Tetracam ( fornecido com a câmera ), utilizando os valores atuais para esta câmera mostrado abaixo:
Sensor Dimensões (mm) : 6.55 x 4.92
Tamanho do Pixel ( em microns ) : 3.2
Camera Lens Distância Focal (mm): 8,0
122 m ( 400 pés ~ )
48,8
100 x 75
213,4 m (~ 700 pés )
85,4
175 x 131
365,8 m ( ~ 1.200 pés )
146,3
300 x 225
915 m (~ 3000 pés)
366
749 x 563


Controles do sistema e conexões


 Controles ADC

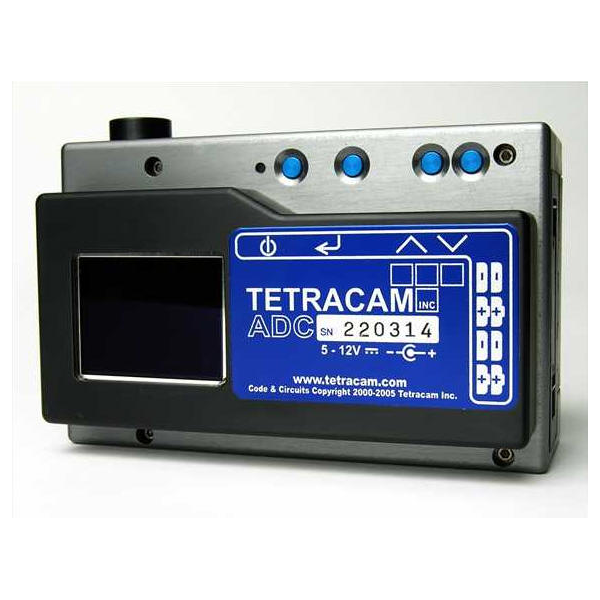

O controle do usuário da ADC é realizado através de um sistema hierárquico de menus, como a mostrada à esquerda. Estes são acessíveis através do visor de cristal líquido e botões na parte de trás da unidade ou através do software de sistema ( PixelWrench2 ) rodando em um computador com Windows conectado à câmera através de sua interface USB. Os menus do sistema apresentar aos usuários uma série de opções de configuração . Percorrer e selecionar esses configura a câmera .
O botão no topo da ADC age como um disparador disparar captura de imagem. Display de cristal líquido luz do dia - visível do ADC possui uma alta relação de aspecto de 16:9 definição . Em operação, o visor da câmera é ladeado por um painel de informações que mostra o estado do dispositivo sem ter que acessar menus do sistema . Os itens que são exibidos durante a operação normal do lado direito da tela incluem:
versão do firmware
A carga da bateria %
Modo USB USBDSK / USBCAM
Modo de formato de arquivo DCM/RAW8/RAW10
Ajuste de alarme OFF / ON
Captura contínua ON / OFF
A memória disponível no cartão CF
balcão imagem
AUTO Exposição / FIXO , Exposição + / - ajuste
Os valores médios e de pico de brilho ( %)
Visor imagem histograma
Hora Atual

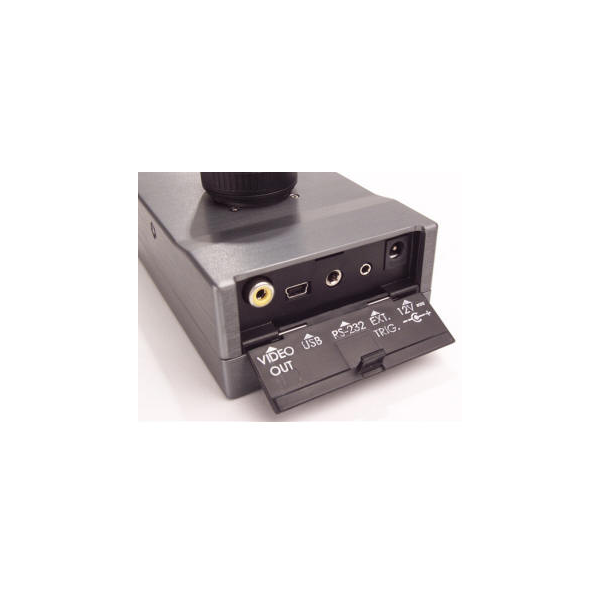

Conexões ADC

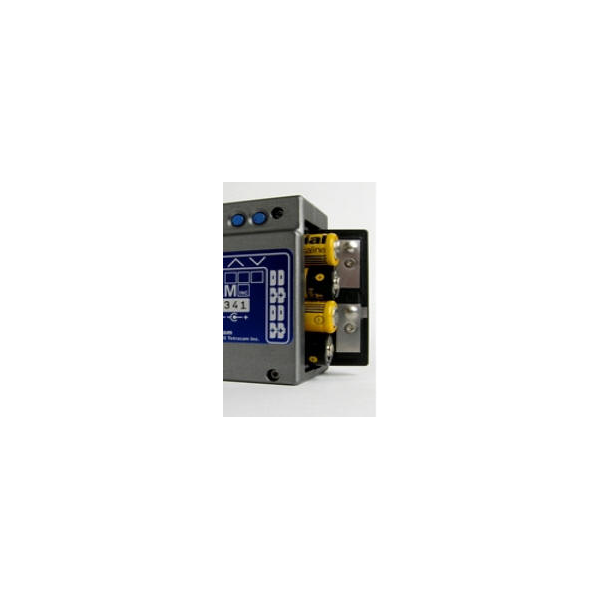

A ADC obtém sua energia a partir de um 12 VDC fonte de alimentação externa fornecido com a unidade . Esta liga à entrada de alimentação de 12V , no lado do chassi . O sistema também é capaz de ser alimentada por meio de oito pilhas alcalinas AA inseridas no lado oposto do chassis .
A câmara contém um conector de saída de vídeo , que pode ser usado para alimentar as mesmas imagens disponíveis no LCD para um receptor remoto através de um fio ou de telemetria .


À direita do conector de saída de vídeo , o conector USB fornece um link para computadores host . PixelWrench2 pode processar imagens acessadas através deste link ou do cartão CF que contém as imagens podem ser retirados da câmara e inserido no computador que contém PW2 . A câmara contém uma ligação RS232 que pode ser ligado a um receptor GPS para capturar as coordenadas GPS precisas no instante exacto de que uma imagem é captada . Por fim, a câmera contém um conector de disparo externo. Um cabo de disparo externo ( não- terminado em uma extremidade ) está disponível com o sistema para disparar remotamente a câmera para capturar imagens. Fechando a conexão entre o anel eo TIP no cabo fornecido faz com que a câmera para disparar ( típico referência EXTERNO GATILHO para mais detalhes) . O ADC pode também ser desencadeada a uma variedade de outras maneiras - ver abaixo . Confira o Manual do Usuário abaixo as descrições precisas dos menus do sistema e todos os outros controles e conexões na ADC .


Conteúdo padrão do sistema


Conteúdos sistema inclui :

ADC Camera e 8,0 milímetros Lens
2GB cartão CF
cabo USB
Fonte de alimentação AC / DC
Calibração Teflon placa branca (Calibração AKA tag ou Software de Calibração Azulejo )
8 pilhas AA
Mala rígida para transporte
CD do sistema com software PixelWrench2 ( PW2 )
(Veja conteúdo do CD adicionais à direita)


Disponibilidade típica :
2 a 3 semanas ( embora os tempos de resposta mais rápidos são frequentemente possível) . Entre em contato conosco para mais informações sobre opções de configuração, preços e disponibilidade.

Opções comumente adquiridos com este produto:
Tetracam Camera Serviço de Calibração ( 250,00 dólares USD)

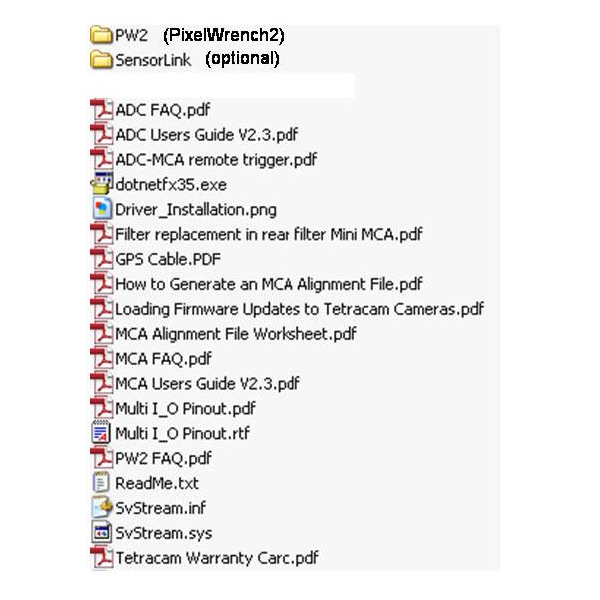

 Lista de arquivos no CD do sistema incluem:

 Características Especificações

Alta resolução e precisão espectral preciso

Operação simples e controle

Vermelho, verde e NIR bandas ( aproximação TM2 , TM3 e TM4 ) fornecer as informações necessárias para a extração de NDVI , SAVI , segmentação de copa e NIR / rácios verdes

Saída de vídeo em PAL ou NTSC
GPS- registro de imagens capturadas com receptor externo

Exibição Daylight - visível

Ópticas intercambiáveis usuário

Utiliza cartões de memória padrão Compact Flash ( padrão = 2 GB opcional = até 256 GB)

Imagem PixelWrench2 software de edição poderoso com várias ferramentas específicas para imagens multi- espectrais e câmeras Tetracam ( ver Tetracam Aplicação de Software Visão geral para mais detalhes)
Camera múltiplos disparos Métodos

Lançamento do obturador : O botão no topo dos atos ADC como um obturador da câmera. Pressionando o botão aciona a câmera para tirar uma foto.

Auto -Timer ( Modo de Captura Contínua ) : A ADC pode ser configurado para capturar continuamente em intervalos especificados pelo usuário através de menus do sistema da câmera imagens. Pressione o obturador ou acionar a câmera através de um dos métodos a seguir para começar a capturar imagens de forma contínua . Pressione o obturador ou acionar a câmera novamente para parar a captura contínua de imagens. Sempre parar a captura de imagens continuamente pressionando o obturador ou através de um comando de disparo antes de ligar a câmara. Interrupção de energia durante a captura contínua de imagens pode danificar a câmara .

Computador Disparo : A câmera pode ser acionado por meio de sua interface USB. Software GetShot opcional permite acionar remoto sob o comando de um computador ligado . Aplicação waypoint provocando SensorLINK GPS opcional permite câmera disparar em waypoints pré- definidos - um método popular usado em aviões tripulados.

Opcional remota Shutter Lançamento : Fechando a conexão entre o anel eo TIP em um cabo de disparo externo opcional faz com que a câmera para disparar ( típico referência EXTERNO GATILHO para mais detalhes) .

RS -232 Disparo : A câmera pode ser comandado para disparar ao receber um comando <ESC> T através de sua interface serial RS232 . Devido ao atraso histórico em um link serial , o link RS232 é mais comumente usado para transferir posição coordenadas GPS para a câmera na hora do disparador da câmera . Quando a câmera estiver conectada a um receptor de GPS através do seu link de RS232 , a câmara grava as coordenadas do local em que cada imagem é capturada em seu arquivo de log após o recebimento de qualquer comando de disparo da câmera.

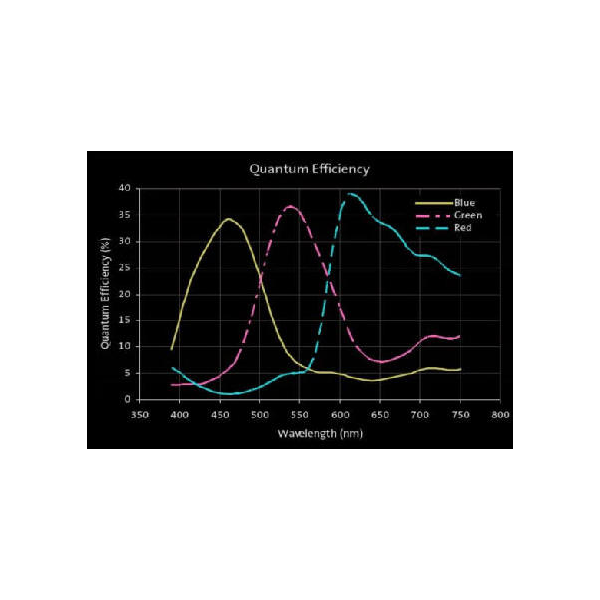

Superior Low Noise Sensor de Imagem

Sensor de 3.2 megapixels CMOS ( 2048 x 1536 pixels)

Armazenamento de imagens para cartões Compact Flash de memória em Tetracam 10 bit DCM lossless , 8 bit RAW e formatos RAW de 10 bits.

Captura de Imagem Capacidade:
Até ~ 3 MB por imagem (formato DCM) , limitado apenas pelo tamanho do cartão CF .

Máxima Taxa de Captura de Imagem : Aproximadamente 1,0-7,5 segundos entre imagens consecutivas , dependendo de formato e resolução selecionada imagem - Ver tabelas de intervalo
Difícil CNC carcaça de alumínio .

Lente CS sistema compatível com milhares de lentes disponíveis montar .

Câmara fornecido com uma lente de 8,0 milímetros
Opcional 4,5 - lentes de 12 milímetros varifocal pode ser substituído

Opções Fonte de alimentação:
Bateria - ( 8 ) pilhas tamanho AA .
Fonte de alimentação externa 9 VDC a + 12 VDC (300 mA)

Entradas:
+ 9 VDC a 12 VDC (300 mA classificação atual ) Centro Positivo
RS -232 dedicadas a capturar de sentenças NMEA GPS.
Gatilho externo

Consumo de energia
Dois watts nominais

Saídas:
Em tempo real de vídeo NTSC ou PAL para ambas as operações visor e menu .

Data Interface :
USB 1.1

Dimensões:
4,8 pol x 3,0 pol x 1,6 polegadas ( 122 milímetros x 78 milímetros x 41 mm) sem lente ( ver link abaixo para desenhos)

peso
12 onças (340 gr. ) Sem baterias internas .
18 onças ( 520 gr. ) Com pilhas AA alcalinas.

Monte :
Soquete do tripé 1/4-20 padrão , centrado sob lente.


ADC Informações Adicionais Referência

Download the ADC Brochure ( 2.2MB)

Download the ADC FAQ (29kb)

Download the ADC Optrex/Aptina Addendum 3/1/12

(Updated image sensor and other technical details different from current manual)


Download the ADC CAD Drawings

ADC - Users Manual (1.04 MB - pdf)

Note: Each system in the ADC family shares a common Users Manual.

Tetracam Warranty Card
