Estación Terrena Quanum FPV con 8 "Monitor y tensión Display

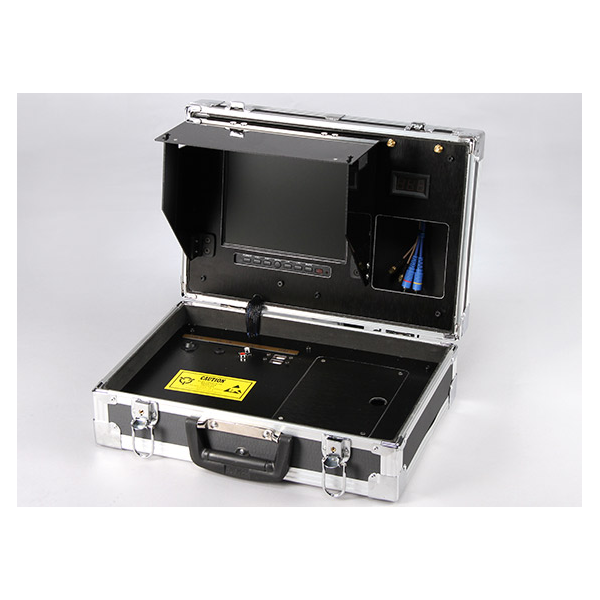

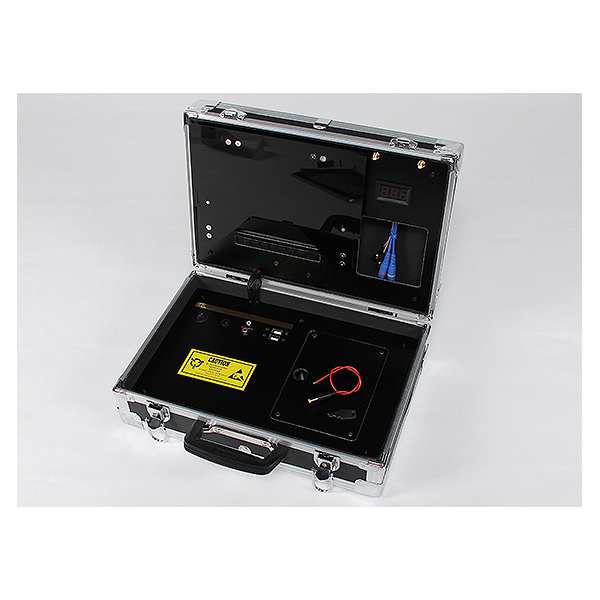

El Quanum es una estación terrestre de bricolaje en un solo caso, es la base perfecta para su estación de Proyecto Tierra , desde FPV sólo pura a la planificación de la misión completa PC basado . Esta estación de tierra DIY viene equipado con todo, desde un monitor de tensión del sistema a una pantalla LCD de 8 pulgadas , y una gama de conexiones de potencia y cables internos , alojado en una caja de aluminio hermosa con las cerraduras .

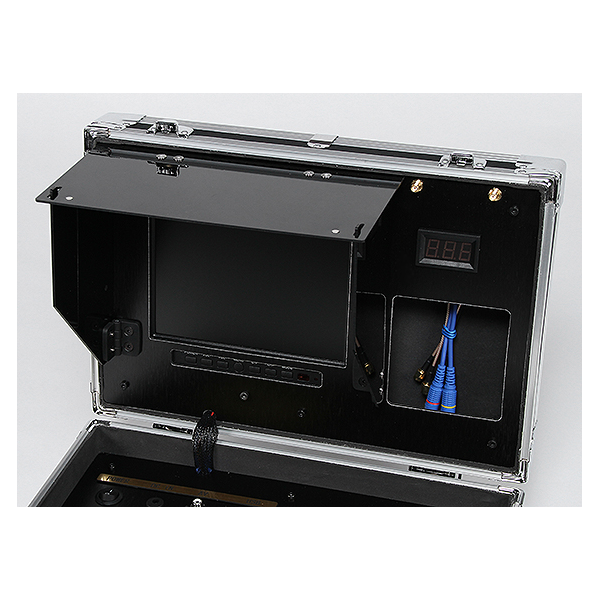

El reducir a la mitad la caja superior alberga una pantalla LCD de 8 pulgadas con un sol pop-out / antideslumbramiento . La pantalla LCD aceptar todo de vídeo RCA estándar y audio, así como - hasta 1024x768 VGA ! También hay un monitor de voltaje LCD agradable atado en el bus de energía para rápido vistazo a su tensión de alimentación o la batería interna. Bajo el panel frontal hay cables de entrada de audio que se alimentan de los puertos de A / V del monitor y minúsculas y dos SMA ( hombre a mujer ) extensiones de antena que llevan a cabo con la parte frontal superior de vídeo y , puede conectar su elección de receptor de vídeo o incluso un receptor de vídeo en uno de plomo y una radio telemetría en el otro . Todo limpiamente instalado bajo un panel frontal de aluminio cepillado negro con un ojo de buey para la accesibilidad.

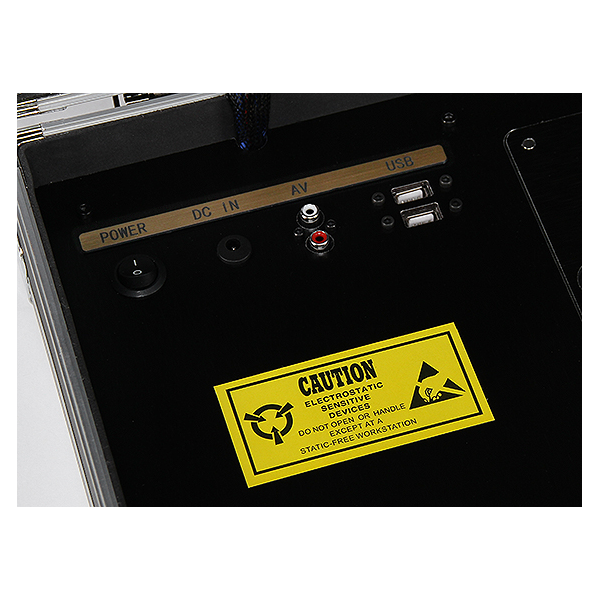

El halve minúsculas está equipado con 2 puertos USB, A / V de video tipo RCA de entrada / salida y el puerto de alimentación ligada al interruptor principal y una escotilla de acceso para los cambios de baterías fáciles o almacenamiento.

Esta es una necesidad para cualquier persona serio sobre FPV Con un gran sol brillante blindado LCD usted tendrá una gran vista , o se puede conectar sus gafas en el panel montado en los puertos de A / V y de alimentación y dejar que los espectadores llegan a ver en la pantalla ! Hay un montón de espacio para un nano o pico ITX PC y con el monitor capaz VGA y puertos USB , podría hacer una Telemetría impulsado grado comercial estación terrestre ultra-limpio y duradero.

Especificaciones del monitor:
Consumo de energía: DC12V 400mA
Panel Tamaño y Aspecto : 8inch 04:03
Resolución: 800x600 píxeles
Ángulo de visión: 130deg
Brillo: 250cd/m2
contraste 400:1
Tiempo de respuesta : 12 ms
Entrada: BNC , RCA Video- audio, VGA , YUV
Entradas VGA de resolución: 640x480 , 800x600 , 1024x768 todo 60Hz requiere VGA de 15 pines a 8 pines adaptador

Dimensiones de la caja :

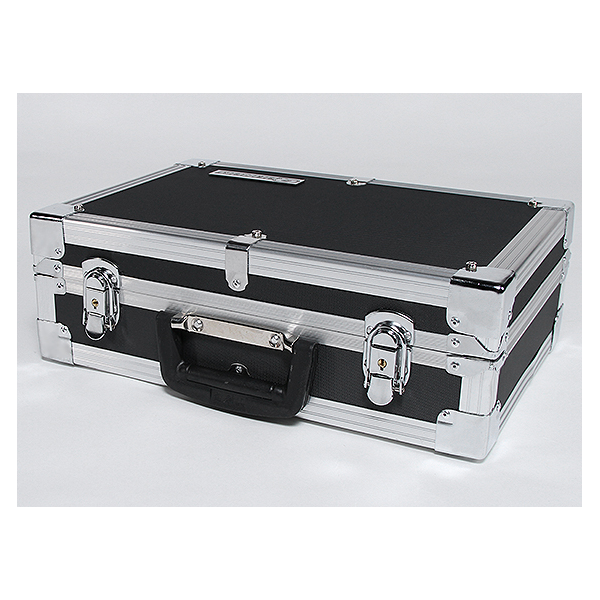

Exterior: 375x254x127mm
En el interior del compartimento inferior: 305x229x64mm (38 mm debajo del panel )
En el interior del compartimiento superior : 305x229x45mm (38 mm debajo del panel )

Conexiones:
(Superior)

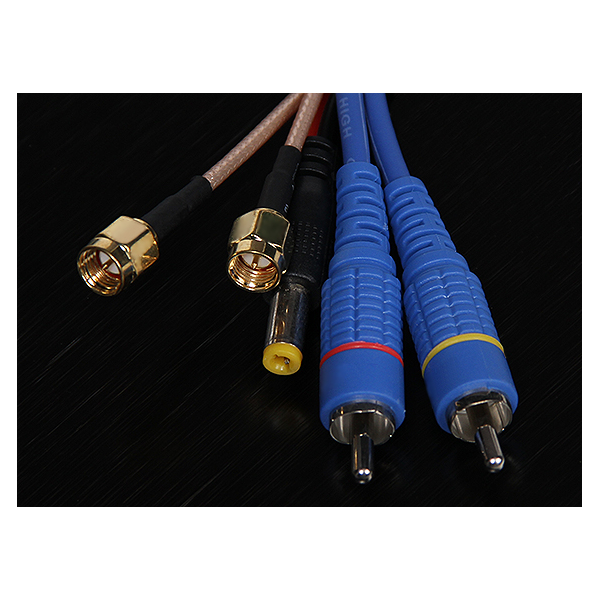

Extensiones SMA x 2 ( hombre a mujer ) para vídeo y antenas de telemetría o
Bala 12v x 2 (macho )
De vídeo y de audio RCA
(más bajo)
Bala 12v 2 femenina y masculina en
RCA de audio y vídeo por Goggle o salida DVR

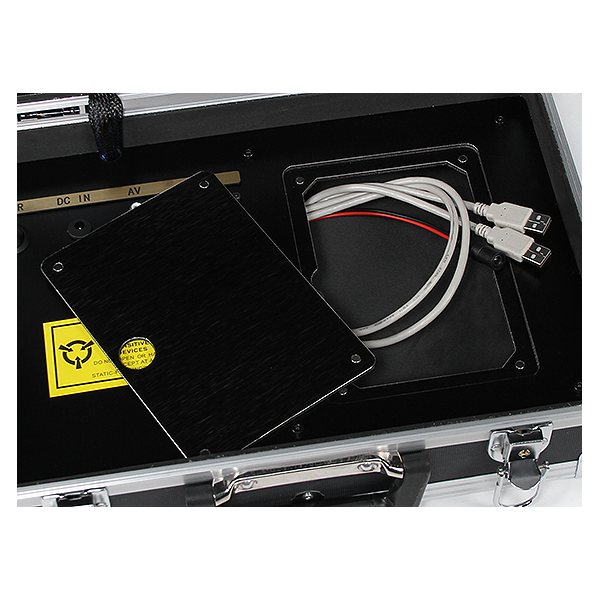

Extensiones USB para una posible micro ATX o la antena de seguimiento de X2
Interruptor de encendido

Incluye:
caso
LCD con parasol
pantalla de Voltaje
conector de red
Claves
Esquema y las instrucciones
