Ground Station Quanum FPV com 8 "monitor e exibir Tensão

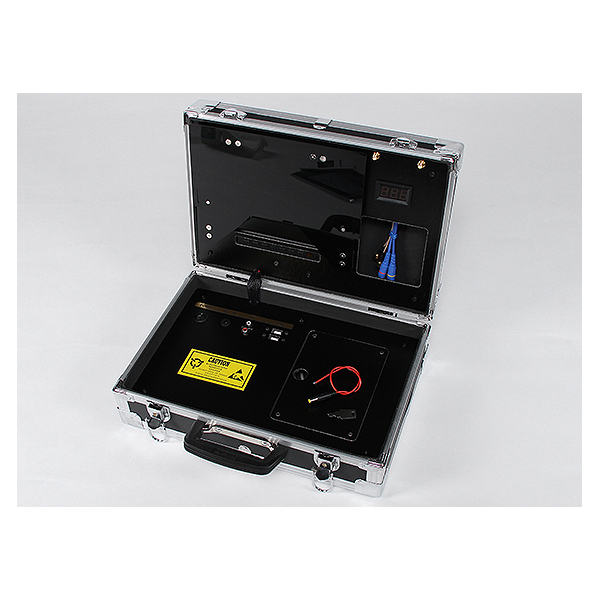

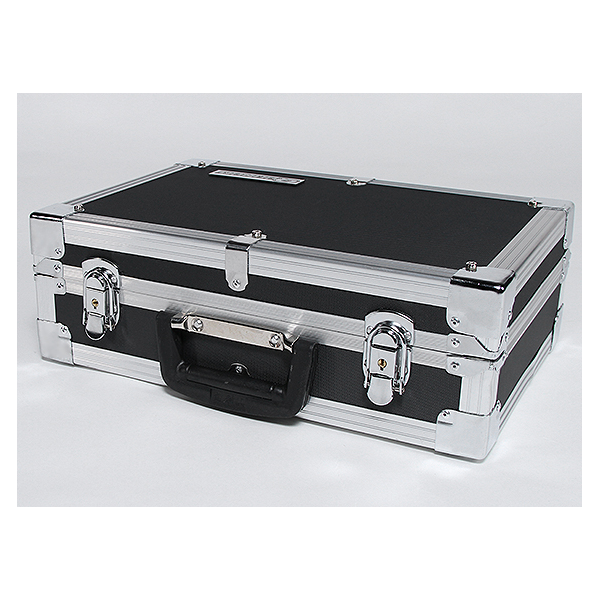

O Quanum é uma estação terrestre DIY tudo em um caso, é a base perfeita para a sua estação de Projetos de Campo, a partir de FPV apenas pura para PC baseado em planejamento completo missão. Esta estação de terra DIY vem equipado com tudo a partir de um monitor de tensão do sistema a um monitor LCD 8 polegadas , e uma variedade de conexões de alimentação e cabos internos , alojado em uma caixa de alumínio bonita, com fechaduras.

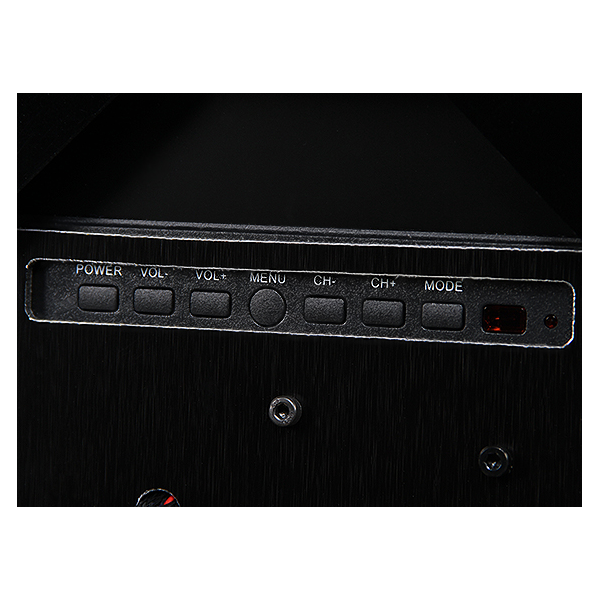

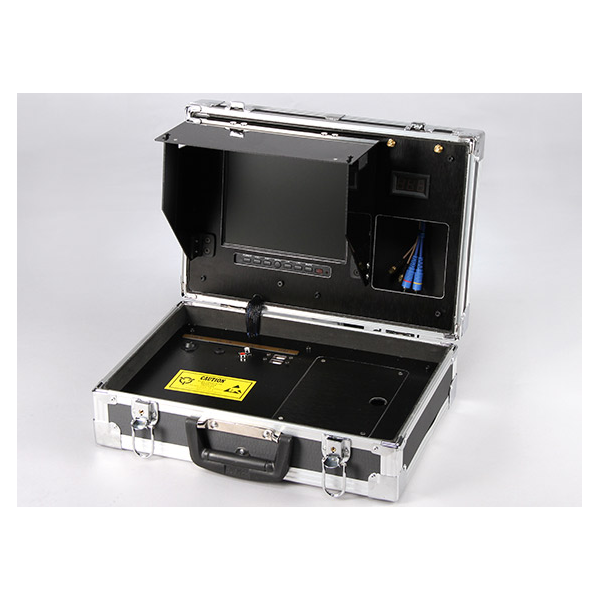

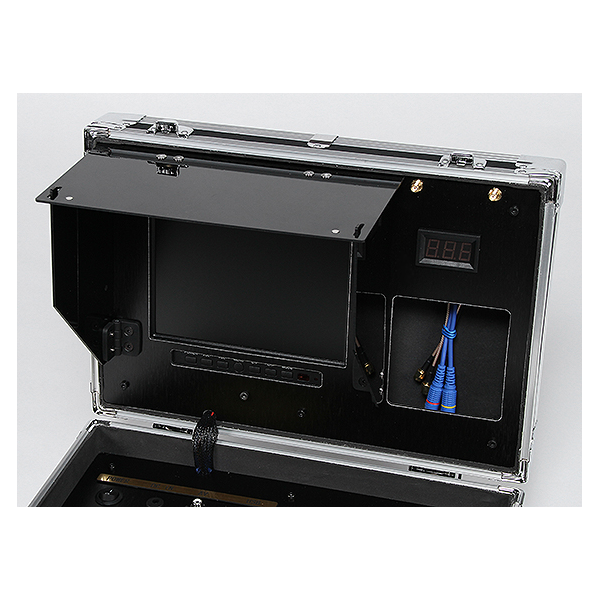

A reduzida pela metade caso superior abriga um LCD de 8 polegadas com um sol pop- out / escudo brilho. O LCD irá aceitar tudo de vídeo RCA padrão e de áudio como , bem como até 1024x768 VGA ! Há também um bom monitor de tensão LCD ligados ao barramento de energia em rápida olhada em sua tensão de alimentação ou bateria interna. Sob o painel de rosto há cabos de vídeo e entrada de áudio que alimentam as portas A / V do monitor e minúsculas e dois SMA ( masculino para feminino ) extensões de antena que levam para fora para a placa de cara top , você pode conectar a sua escolha de receptor de vídeo ou ainda um receptor de vídeo para uma ligação rádio e de telemetria no outro . Todos limpa instalado sob um painel escovado preto rosto de alumínio com um vigia para a acessibilidade.

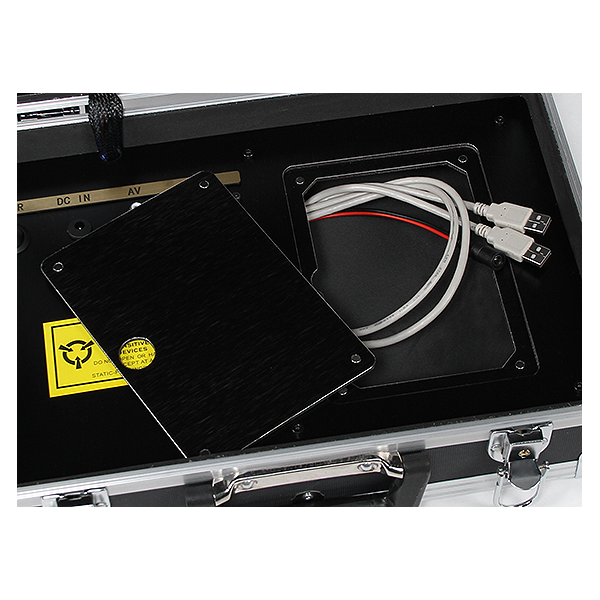

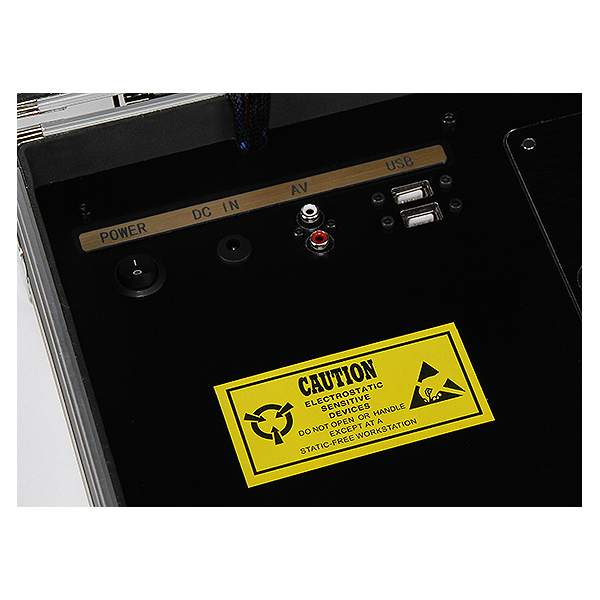

O caso mais baixo halve está equipado com 2 portas USB, A / V vídeo estilo RCA in / out e porta de alimentação ligada ao interruptor principal e uma escotilha de acesso para os swaps de bateria fáceis ou armazenamento.

Esta é uma obrigação para qualquer um sério sobre FPV Com um grande sol brilhante blindado LCD você terá uma excelente vista, ou você pode ligar o seu óculos no painel montado portas A / V e de energia e deixe espectadores começa a assistir no monitor ! Há espaço de sobra para um nano ou pico ITX PC e com o monitor VGA capaz e portas USB , que poderia fazer para uma estação terrestre de Telemetria conduzido ultra- limpo e durável da classe comercial .

Monitor de Especificações:
Consumo de energia: DC12V 400mA
Tamanho do Painel e aspecto: 8inch 04:03
Resolução: 800x600 pixels
Ângulo de visão: 130Deg
Brilho: 250cd/m2
contraste 400:1
Tempo de resposta : 12ms
Entrada : BNC , RCA de áudio e vídeo , VGA, YUV
Resolução VGA Entradas: 640x480, 800x600 , 1024x768 tudo 60Hz requer VGA 15 pinos para 8 pinos do adaptador

Dimensões da Caixa :
Exterior: 375x254x127mm
Dentro do compartimento inferior: 305x229x64mm (38 mm sob o painel )
Dentro superior Compartimento: 305x229x45mm (38 mm sob o painel)

Conexões:
(Superior)

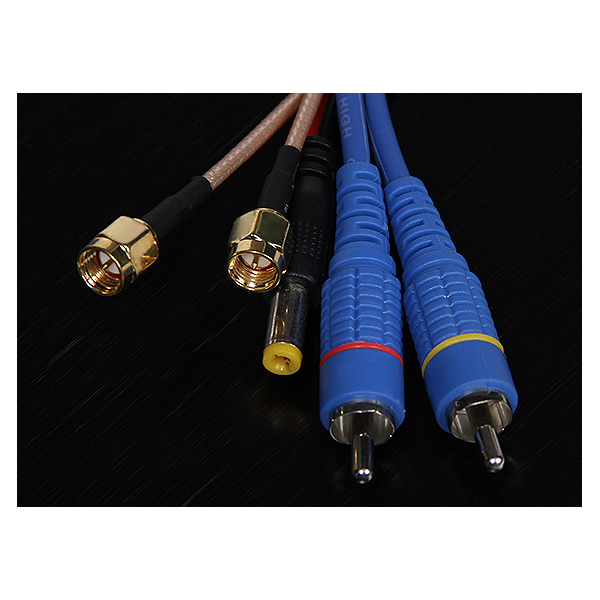

Extensões SMA x 2 ( masculino para feminino ) para vídeo e ou antenas de telemetria
12v bala x 2 ( macho )
RCA de áudio e vídeo
( inferior )
12v ponto 2 do sexo feminino e masculino em
RCA de áudio e vídeo para fora para Goggle ou saída DVR
Extensões USB para micro ATX possível ou antena rastreador X2
Power Switch

inclui:
caso
Monitor de LCD com proteção solar
exibição de tensão
ficha de alimentação
Chaves
Esquemática e instruções
