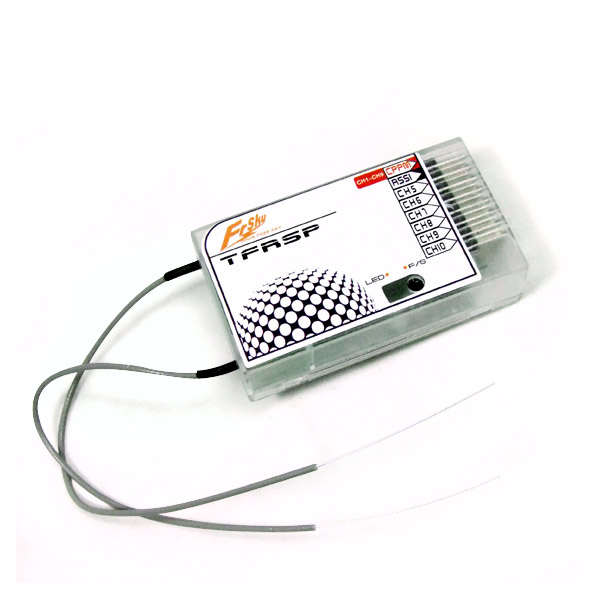

FRSKY TFRSP 2.4Ghz 10CH CCPM + RSSI

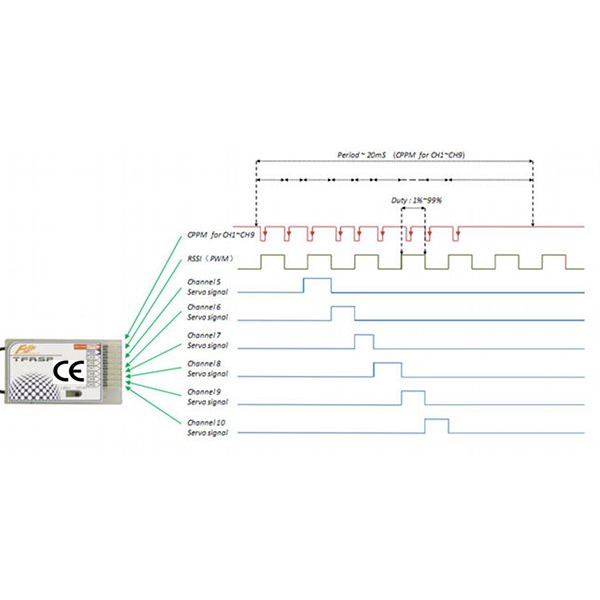

CPPM saída do receptor , o que significa que, por um cabo de sinal único passa as informações de todos os canais , amplamente utilizado para ligar um par controlador multicoptero por exemplo Lite Naza , Naza V.2 , WKM , ... um cabo para o receptor.
Ele também pode ser usado para aplicações de aeronaves FPV / UAV , para reduzir a fiação e erros de ligação eviar . É também amplamente usado para sistemas e sistemas de piloto automático para UAVs , facilita a conexão

Receptor com saída RSSI no segundo conector. RSSI = indicação de potência do sinal recebido . Este sinal é proporcional à intensidade do sinal recebido do sinal de entrada Tx . Amplamente utilizado esses dados para usar FPV aeronave / UAV . Sabemos que se o sinal de controle de rádio é bom e se nós podemos manter -nos mais . Segundo nos movemos mais longe da raiva sinal de base , pior, os dados RSSI chegamos ao limite que temos.

Este receptor 2.4GHz FASST FrSky TFRSP suporta:

Futaba : 6EX , 7C , TM - 7 , 8 - TM , T8FG , T10C , TM - 10 , T10CG , T12Z , T12FG , TM - 14 , T14MZ , etc
FASST 2.4G : Air Systems ( 7CH / Multi Mode Mode)
FrSky TF Módulos : TF- 8M , TF -14M

Manual

Especificações do Receptor ( TFRSP ):

Tensão: .................. 3,5-10,0 V
Consumo de energia: ............... 100 mA
Modulação: 2.4 Ghz FASST ( estações futabas apoio Technologia )
Resolução: ............................. 3072
Número de canais : .................. 10
Fora ...................................... RSSI
Fora ...................................... CPPM
Fail Safe .................................. em todos os canais
Antenas ................................... 2 ( diversidade )
Âmbito: .................................. Mais de 1,5 km
Dimensões: .......................... 53 x 30 x 11 mm,
Peso: ..................................... 14g
manual
Aviso: Servos não deve ser conectado ao Canal CPPM ou o canal servos RSSI e puedenquemar calientarian .

Encadernação Procedimento 2.1 ( emparelhamento )

Ligue o transmissor, conecte a bateria para o receptor enquanto prime o botão do receptor F / S. Após a LEDROJO está desligado e LED VERDE é sólida completa o processo de vinculação eo receptor está funcionando normalmente.

 Três . Falha Configurações Seguras (Safe ) :

TFRSP suporta a função Fail Safe em todos os canais . Siga estes passos para configurar o Fail Safe :
1) Ligue o receptor primeiro e desactivae o modo de segurança falhar o transmissor ;
2) Coloque todos os controles do transmissor para a segurança posição desejada ;
3) Pressione brevemente o receptor F / S LED verde do botão do receptor pisca duas vezes indicando que o Fail Safe foi salva com sucesso.
Se você não precisa da função Fail Safe Realize uma nova ligação ,

Aviso: Alguns fabricantes de transmissores utilizam um Fail Safe , que pode interferir com o porFrSky usado. Certifique-se de desativar qualquer configuração do transmissor Fail Safe antes de postar posições no receptor Fail Safe FrSky .

4 LED de status :
